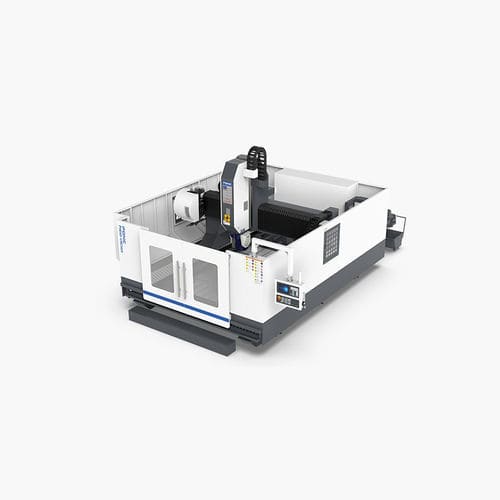

CNC-Bearbeitungszentrum / 5-Achs PHE5D-3020vertikalPortalfür Stahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal
- Bearbeitetes Material
- für Aluminium, für Stahl, für Kupfer, für Verbundstoffe
- Spindelnase
- HSK A-63
- Anzahl Werkzeuge
- 24 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid, Anfasungsbearbeitung
- Anwendungsbereich
- für Profile
- Weitere Eigenschaften
- Hochpräzision
- X-Hub
3.000 mm
(118,11 in)- Y-Hub
2.000 mm
(78,74 in)- Z-Hub
550 mm
(21,65 in)- Rotationsgeschwindigkeit
24.000 rpm
(150.796 rad.min-1)- Leistung
22,3 kW
(30,32 hp)- Vorrückgeschwindigkeit X-Achse
50 m/min
- Vorrückgeschwindigkeit Y-Achse
50 m/min
- Vorrückgeschwindigkeit Z-Achse
36 m/min
- Positioniergenauigkeit
0,015 mm, 0,03 mm
(0,00059 in, 0,00118 in)- Wiederholbarkeit
0,01 mm
(0,00039 in)- Werkzeugwechselzeit
2 s
- Gesamtgewicht
15 t
(16,53 us ton)- Gesamtlänge
7.200 mm
(283,5 in)- Gesamtbreite
4.300 mm
(169,3 in)- Gesamthöhe
3.600 mm
(141,7 in)
Beschreibung
1. Das fünfachsige Portalbearbeitungszentrum PHE5D ist ein CNC-Fünf-Achsen-Profilverbundportal, das Bohren, Gewindeschneiden, Fräsen und Anfasen integriert.
2. Verwenden Sie ein international spezialisiertes CNC-Steuerungssystem.
3. Geeignet für die Verarbeitung verschiedener Stahl-, Aluminium-, Kupfermetalle und Nichtmetalle;
4. Annahme hochpräziser Fünf-Achsen-Köpfe;
5. Die Klimaanlage wird aus mehreren Blickwinkeln, Richtungen und Perspektiven verarbeitet, um unterschiedliche Verarbeitungsanforderungen zu erfüllen.
6. Ausgestattet mit einem automatischen Späneförderer für eine einfache Reinigung;
7. Unterschiedliche Spezifikationen von Modellen können nach Kundenwunsch angepasst werden.
