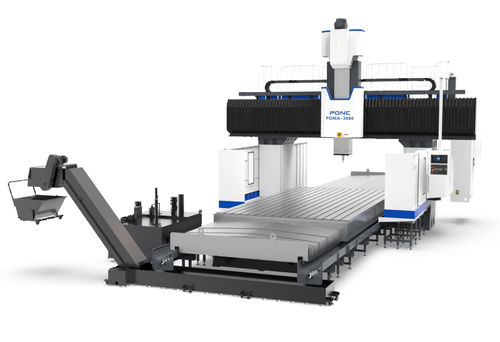

Bearbeitungszentrum für Schwerlast PGMA series3-AchsvertikalBrücken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Brücken
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 40 Werkzeuge, 24 Werkzeuge, 60 Werkzeuge, 32 Werkzeuge
- Zuatzfunktion
- Bohr, Gewindeschneid
- Anwendungsbereich
- für Formwerkzeug, für Schwerlast
- Weitere Eigenschaften
- Hochpräzision, Hochgeschwindigkeit, hohe Festigkeit
- X-Hub
4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)- Y-Hub
4.500 mm
(177,17 in)- Z-Hub
1.600 mm
(62,99 in)- Rotationsgeschwindigkeit
2.500 rpm
(15.708 rad.min-1)- Leistung
37 kW, 55,5 kW
(50,31 hp, 75,46 hp)- Vorrückgeschwindigkeit X-Achse
10 m/min
- Vorrückgeschwindigkeit Y-Achse
15 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Maximale Tischlast
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- Werkzeuggewicht (max.)
18 kg, 25 kg
(39,7 lb, 55,1 lb)- Positioniergenauigkeit
0,018 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00071 in, 0,00098 in, 0,00138 in, 0,00177 in)- Wiederholbarkeit
0,012 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00047 in, 0,00059 in, 0,00098 in, 0,00138 in)- Gesamtgewicht
80 t, 90 t, 100 t
(88,18 us ton, 99,21 us ton, 110,23 us ton)- Gesamtlänge
12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)- Gesamtbreite
9.000 mm
(354,3 in)- Gesamthöhe
8.000 mm
(315 in)
Beschreibung
1. Die Maschine integriert Funktionen zum Fräsen, Bohren, Bohren (Bohren, Erweitern, Reiben), Gewindeschneiden.
2. Das internationale CNC-numerische Steuerungssystem wird übernommen.
3.It eignet sich für die Bearbeitung von Großteilen, Plattenteilen, Scheibenteilen, SchalenteilenFormen, und anderen Präzisionsteilen.
4. Merkmale von hoher Präzision, hoher Geschwindigkeit, hoher Flexibilität und Umweltschutz.
5. Die X-Achse wird von vier rollenden Führungsschienen getragen, und die Z-Achse nimmt eine quadratische Rammstruktur an, die durch vier Seiten begrenzt ist und eine hervorragende Bearbeitungssteifigkeit aufweist.
6. Der Vorschub der Z-Achse wird von Doppelmotoren und Doppelschrauben angetrieben, mit besserer Trägheitsanpassung und dynamischer Reaktion.
7.It ist weit verbreitet in der Industrie Schiffbau, Energieerzeugung, Schwermaschinen, Lokomotiven, Textilmaschinen, Druckmaschinen, Formenbau usw.
