CNC-Bearbeitungszentrum / 5-Achs PHB5D-3040/60/80vertikalfür Aluminiumlegierungfür Stahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- für Aluminiumlegierung, für Stahl, für Kupfer, für Aluminium
- Struktur
- Portal
- Spindelnase
- HSK A-63
- Anzahl Werkzeuge
- 20 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Anwendungsbereich
- für Formwerkzeug, für Schwerlast, für die Raumfahrtindustrie
- Weitere Eigenschaften
- Hochpräzision
- X-Hub
4.000 mm, 6.500 mm, 8.500 mm
(157,48 in, 255,91 in, 334,65 in)- Y-Hub
3.100 mm
(122,05 in)- Z-Hub
1.000 mm, 1.250 mm, 1.500 mm
(39,37 in, 49,21 in, 59,06 in)- Rotationsgeschwindigkeit
6.000 rpm, 18.000 rpm
(37.699 rad.min-1, 113.097 rad.min-1)- Leistung
56 kW, 70 kW
(76,14 hp, 95,17 hp)- Vorrückgeschwindigkeit X-Achse
30 m/min
- Vorrückgeschwindigkeit Y-Achse
30 m/min
- Vorrückgeschwindigkeit Z-Achse
30 m/min
- Werkzeuggewicht (max.)
5 kg
(11 lb)- Positioniergenauigkeit
0,012 mm, 0,02 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00047 in, 0,00079 in, 0,00098 in, 0,00138 in, 0,00177 in)- Wiederholbarkeit
0,008 mm, 0,012 mm, 0,015 mm, 0,02 mm, 0,025 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00079 in, 0,00098 in)- Gesamtgewicht
57 t, 73 t, 88 t
(62,83 us ton, 80,47 us ton, 97 us ton)- Gesamtlänge
8.300 mm, 10.800 mm, 12.800 mm
(326,8 in, 425,2 in, 503,9 in)- Gesamtbreite
7.800 mm
(307,1 in)- Gesamthöhe
5.700 mm
(224,4 in)
Beschreibung

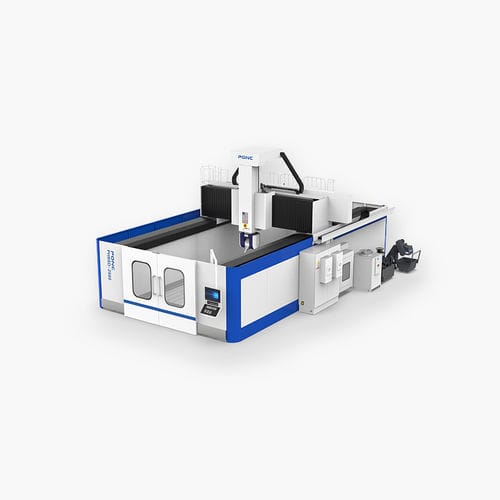

1. Das CNC-Bearbeitungszentrum PHB5D verfügt über die Funktionen Fräsen, Bohren und Gewindeschneiden.
2. Das internationale CNC-numerische Steuerungssystem wird übernommen. Bearbeitung von Metallprofilen in verschiedenen Längen wie Aluminium, Stahl, Kupfer usw.
3. Es wird das Brückendesign mit großem Bearbeitungsteilebereich und hoher Verarbeitungsgenauigkeit verwendet.
4. A / C-Achse mit mehreren Winkeln, mehreren Azimuten und mehreren Winkeln, um unterschiedliche Verarbeitungsanforderungen zu erfüllen.
5.It wird häufig für die Verarbeitung von großen und mittelgroßen Formen und Strukturteilen aus Aluminiumlegierungen in der Formen- und Luft- und Raumfahrtindustrie verwendet.
