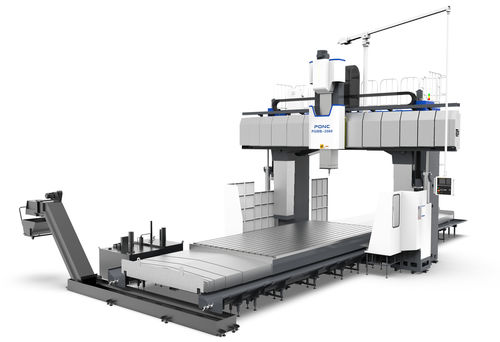

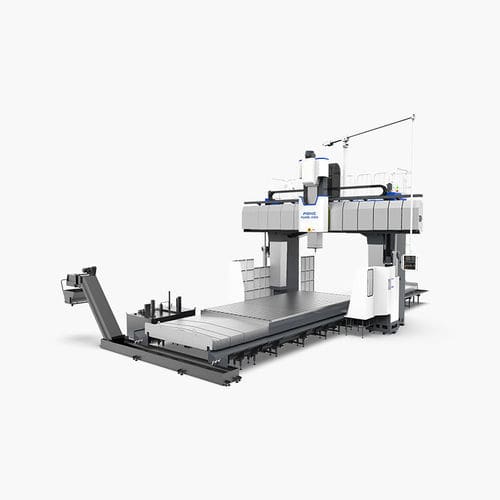

CNC-Fräsmaschine / 3-Achs PGMB seriesvertikalBrücken40 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Brücken
- Anzahl Werkzeuge
- 40 Werkzeuge, 60 Werkzeuge
- Zuatzfunktion
- Bohr, Gewindeschneid
- Anwendungsbereich
- für Formwerkzeug, für die Raumfahrtindustrie, für Schwerlast
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochpräzision
- X-Hub
4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)- Y-Hub
4.500 mm
(177,17 in)- Z-Hub
1.200 mm
(47,24 in)- Rotationsgeschwindigkeit
4.500 rpm
(28.274 rad.min-1)- Leistung
22 kW, 33 kW
(29,91 hp, 44,87 hp)- Vorrückgeschwindigkeit X-Achse
10 m/min
- Vorrückgeschwindigkeit Y-Achse
15 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Maximale Tischlast
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- Positioniergenauigkeit
0,015 mm, 0,025 mm, 0,035 mm, 0,04 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00157 in, 0,00177 in)- Wiederholbarkeit
0,01 mm, 0,015 mm, 0,025 mm, 0,03 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00118 in, 0,00138 in)- Gesamtgewicht
80 t, 90 t, 100 t
(88,18 us ton, 99,21 us ton, 110,23 us ton)- Gesamtlänge
12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)- Gesamtbreite
8.500 mm
(334,6 in)- Gesamthöhe
8.000 mm
(315 in)
Beschreibung
1. Die Maschine integriert Funktionen zum Fräsen, Bohren, Bohren (Bohren, Erweitern, Reiben) und Gewindeschneiden.
2. Das internationale CNC-numerische Steuerungssystem wird übernommen.
3.It eignet sich für die Bearbeitung von Großteilen, Plattenteilen, Scheibenteilen, SchalenteilenFormen, und anderen Präzisionsteilen.
4. Merkmale von hoher Präzision, hoher Geschwindigkeit, hoher Flexibilität und Umweltschutz.
5. Im Vergleich zur Maschine mit festem Strahl ist der Höhenbereich des Werkstücks größer, und der Hub der W-Achse und der Hub der Z-Achse können überlagert werden, wodurch effektiv verhindert werden kann, dass sich der Stößel zu lange ausdehnt und die Steifigkeit der Bearbeitung beeinträchtigt.
6.It ist weit verbreitet in den Industrien Schiffbau, Energieerzeugung, Schwermaschinen, Lokomotiven, Luft- und Raumfahrt, Textilmaschinen, Druckmaschinen, Formenbau usw.
