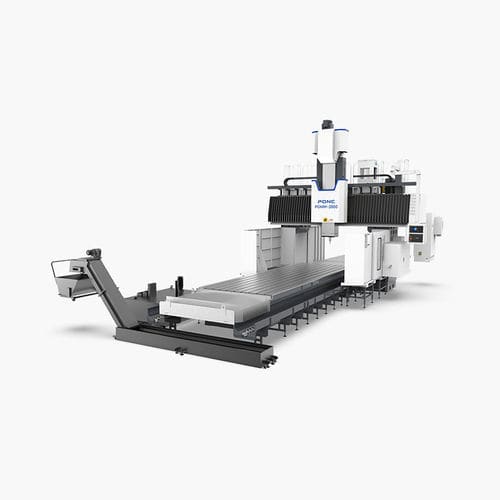

CNC-Fräsmaschine / 3-Achs PGMH seriesvertikalBrückenBT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Brücken
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 24 Werkzeuge, 40 Werkzeuge, 32 Werkzeuge
- Zuatzfunktion
- Bohr, Gewindeschneid
- Anwendungsbereich
- für die Formindustrie
- Weitere Eigenschaften
- Hochleistung, hohe Festigkeit
- X-Hub
4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)- Y-Hub
3.700 mm
(145,67 in)- Z-Hub
1.000 mm
(39,37 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Leistung
17 kW, 25,5 kW
(23,11 hp, 34,67 hp)- Vorrückgeschwindigkeit X-Achse
15 m/min
- Vorrückgeschwindigkeit Y-Achse
15 m/min
- Vorrückgeschwindigkeit Z-Achse
12 m/min
- Maximale Tischlast
15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)- Werkzeuggewicht (max.)
18 kg
(39,7 lb)- Positioniergenauigkeit
0,015 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00177 in)- Wiederholbarkeit
0,01 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00138 in)- Gesamtgewicht
45 t, 51 t, 57 t
(49,6 us ton, 56,22 us ton, 62,83 us ton)- Gesamtlänge
12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)- Gesamtbreite
6.800 mm
(267,7 in)- Gesamthöhe
5.300 mm
(208,7 in)
Beschreibung
1. Integriert mit der Funktion des Fräsens, Integriert mit der Funktion des Fräsens, Bohrens, Bohrens (Bohren, Erweitern, Reiben), Gewindeschneiden und anderen Verarbeitungsfunktionen.
2. Das internationale CNC-numerische Steuerungssystem wird übernommen.
3.Konfigurieren Sie die W-Achse, um den Höhenbereich des bearbeiteten Werkstücks zu vergrößern und die Bearbeitungsleistung zu verbessern.
4. Im Vergleich zur Maschine mit festem Strahl ist der Höhenbereich des Werkstücks größer und der Hub der W-Achse und der Hub der Z-Achse können überlagert werden, wodurch effektiv verhindert werden kann, dass sich der Stößel zu lange ausdehnt und die Bearbeitungssteifigkeit beeinträchtigt.
5. Weit verbreitet bei der Verarbeitung von Formen, Strukturteilen, Textilmaschinen und anderen Teilen.
