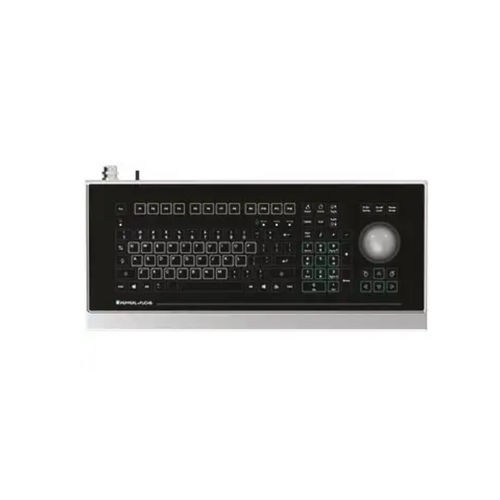

Einbaufähige Tastatur EXTA4-*1-**-K8*

Membran105 TastenTrackball

Produktbeschreibung
Ex-i-Tastatur mit optischem Trackball

Die wichtigsten Vorteile im Überblick

• Schutzart: IP66
• Edelstahlgehäuse (optional: eloxiertes Aluminium / Polyesterfolie)
• Nationale Layoutvarianten verfügbar: US international, Deutsch, Französisch
• PC-kompatible Tastatur mit 105 Kurzhubtasten
• Für den Einsatz in explosionsgefährdeten Bereichen Zone 1/21 und Zone 2/22
• USB-Schnittstelle mit USB-Kabel
• UL-gelistet für die USA und Kanada

Technische Daten des EXTA4-*1-**-K8* (Generation 2024)
Allgemeine Angaben:
Typ: Tastatur mit optischem Trackball
Passende Komponenten: SK-PC-Z1D1-UU1-10-HS und SK-PC-D2-UU1-10-HS

Versorgung
Bemessungsspannung: Ex i, über Datenleitung

Anzeigen / Bedienelemente
Tastatur: 105 Kurzhubtasten; Tastatur-Layouts: US international, Deutsch, Französisch
Trackball: Durchmesser: 50 mm
Material: PROX-Harz (grau metallic)

Schnittstelle
Schnittstellentyp: USB

Richtlinienkonformität
Elektromagnetische Verträglichkeit:
Richtlinie 2014/30/EU: EN 61326-1:2021 (Ind loc); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Klasse B)
Explosionsschutz:
Richtlinie 2014/34/EU: EN IEC 60079-0:2018; EN 60079-11:2012
RoHS:
Richtlinie 2011/65/EU (RoHS): EN IEC 63000:2018-12

Konformität
Schutzart: IP66 im Vollbetrieb (dynamisch) (mit Gehäuse)

Umgebungsbedingungen
Umgebungstemperatur: 0 ... 50 °C (32 ... 122 °F)
Lagertemperatur: -20 ... 70 °C (-4 ... 158 °F)
Relative Luftfeuchtigkeit: max. 85 %, nicht kondensierend

Mechanische Daten
Material: eloxiertes Aluminium; Edelstahl (F1-Montageoption); Polyesterfolie
Masse: 1,2 kg (ohne Gehäuse)
Abmessungen: 502 mm x 222 mm x 66 mm
Durchbruchmaße: 450 mm x 152 mm
Kabellängen: 5 m / 2 m / 1 m

Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: Zone 1/21: BVS 07 ATEX E 163 X; Zone 2/22: BVS 21 ATEX E 009 X
Kennzeichnung:
Zone 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zone 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Internationale Zulassungen
UL-Zulassung: Control drawing 116-0357E; Zugelassen für: Class I Div 2, Gr A, B, C, D; T5; Class II, Div 2; Gr F, G; T5; Class III; Class I, Zone 2; Gr IIC; T5; Class II, Zone 22; Gr IIIB; T85°C; Class III, Zone 22; Gr IIIA; T85°C
IECEx-Zulassung: Zone 1/21: IECEx BVS 08.0022X; Zone 2/22: IECEx BVS 08.0022X

Charakteristiken / Spezifikationen (Zusammenfassung)

• Modell: EXTA4-*1-**-K8*
• Produkttyp: Ex-i-Tastatur mit optischem Trackball
• Schutzklasse: IP66 (dynamisch, mit Gehäuse)
• Gehäuse: Edelstahl (optional: eloxiertes Aluminium / Polyesterfolie)
• Tasten: 105 Kurzhubtasten (Layouts US international, Deutsch, Französisch)
• Trackball: Ø 50 mm, PROX-Harz (grau metallic)
• Schnittstelle: USB (mit USB-Kabel)
• Abmessungen: 502 x 222 x 66 mm; Ausschnitt: 450 x 152 mm
• Masse: 1,2 kg (ohne Gehäuse)
• Kabellängen: 5 m / 2 m / 1 m
• Betriebstemperatur: 0 … 50 °C; Lagerung: -20 … 70 °C
• Feuchte: max. 85 %, nicht kondensierend
• ATEX / IECEx-Klassifizierungen für Zone 1/21 und Zone 2/22
• Normen: EN 61326-1:2021, EN 61000-6-4, EN 55011:2016+A11:2020, EN IEC 60079-0, EN 60079-11, EN IEC 63000
