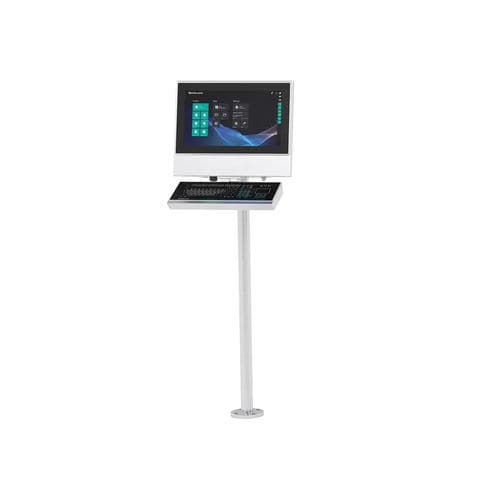

LCD-Monitor VisuNet FLX

Flüssigkristallemit TouchscreenMultitouchscreen

Produkt
RM-320S-*A-* — Remote-Monitor System mit Gehäuse (Marketing-Alias: VisuNet FLX)

Beschreibung
Remote-Monitor System mit Gehäuse, ausgelegt für industrielle Umgebungen, modulare Hardware, Thin-Client-Betrieb und optional integrierbares RFID.

Wichtigste Vorteile

• Vollständig modularer Aufbau zur einfachen Migration einzelner Komponenten
• Hohe Anwendungflexibilität durch identische, konfigurierbare Basiskomponenten
• Thin-Client-Lösung (VisuNet RM Shell Firmware)
• Weltweite Zertifizierungen, einschließlich ATEX/IECEx, UL und CCC
• Optional vorinstalliertes RFID20-* Lesegerät

Allgemeine Daten
Typ: Remote-Monitor

Hardware
Prozessor: Intel® Celeron™ 3965U
RAM: A: 1x 4 GB DDR4-2133 (industrielle Temperaturklasse); B: 1x 8 GB DDR4-2133 (industrielle Temperaturklasse)
Massenspeicher: Speicherschnittstelle: 1x M.2 2242/2280 M Key, PCIe + SATA 3; Speicher: 64 GB M.2 SATA 3 (industrielle Temperaturklasse)

Versorgung
AC (A): 115/230 V a.c. (100 ... 240 V a.c.), max. 0,7 A, max. 70 W (siehe Power Supply PS1000-A6-24.5 Handbuch für Anschlüsse)
DC (D): 20 ... 28 V d.c. / 2,8 A (SELV/PELV oder Class 2) (siehe VisuNet FLX Panel Mount Handbuch für Anschlüsse)

Anzeigen / Bedienelemente
Display
Typ: LCD mit LED-Hintergrundbeleuchtung
Bildschirmgröße: 54,61 cm (21,5 inch)
Auflösung: 1920 x 1080 Pixel (Full HD), Seitenverhältnis 16:9
Farbtiefe: 24 Bit (16,7 Mio.)
Kontrastverhältnis: Typisch: 22KT, 22GT: 1000:1; 22FC: 5000:1
Helligkeit (konfigurierbare Optionen): 22KT, 22GT: 250 cd/m2; 22FC: 300 cd/m2
Betrachtungswinkel: 22KT, 22GT: 178° in alle Richtungen; 22FC: 170° horizontal, 160° vertikal
Lebensdauer Hintergrundbeleuchtung: 22GT: 30.000 h; 22KT, 22FC: 50.000 h

Eingabemedien
Touchscreen: 10-Finger-Multi-Touch, handschuhfreundlich. Konfigurierbare Optionen: 22KT, 22GT: kapazitive Touch ohne optische Verklebung; 22FC: kapazitive Touch mit optischer Verklebung
Tastatur: Optional: Folientastatur mit verschiedenen Zeigegerät-Optionen
RFID-Lesegerät: Optional im VisuNet FLX Gehäuse integriert; Optionen: TWN4 MultiTech 3 M LF HF oder TWN4 MultiTech 3 LEGIC M LF HF

Schnittstellen
1 x DisplayPort 1.2 (DP++)
1 x Mini DisplayPort 1.2 (DP++ mit Mono-Verriegelungsschraube)
1 x Audio Line-out
2 x USB Ex i Anschlüsse vorbereitet für Pepperl+Fuchs eigensichere Tastatur
2 x USB 3.1 Gen1 (5 Gbps) Anschlüsse
1 x USB 2.0 Anschluss
2 x LAN Anschlüsse (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485 (BIOS konfigurierbar) mit 5V/12V zur Versorgung von Peripheriegeräten (1 x DB9 male + 1 x RJ45)

Richtlinienkonformität
EMV (nur Nicht-RFID-Produkte): Richtlinie 2014/30/EU — EN 61000-6-4:2007; EN 61000-6-4:2007/A1:2011; EN 61326-1:2013
Explosionsschutz: Richtlinie 2014/34/EU — EN IEC 60079-0:2018; EN IEC 60079-7:2015/A1:2018; EN 60079-11:2012; EN IEC 60079-31:2024
Funk- und Telekommunikation (nur RFID-Produkte): Richtlinie 2014/53/EU — EN 301489-1 V2.2.3:2019; EN 301489-3 V2.3.2:2023; EN 300 330 V2.1.1:2017; EN 61326-1:2013; EN 61000-6-4:2007; EN 61010-1:2010; EN 62479:2010; EN 62311:2008
RoHS: Richtlinie 2011/65/EU — EN IEC 63000:2018

Software
Betriebssystem: VisuNet RM Shell 6 (basierend auf Windows® 10 IoT Enterprise LTSC 2021 x64)
Optional: IGEL OS 11 / IGEL OS 12 (Linux, ohne Lizenz); ThinManager Ready

Umgebungsbedingungen
Betriebstemperatur: 0 ... 40 °C (32 ... 104 °F)
Lagertemperatur: -20 ... 65 °C (-4 ... 149 °F)
Relative Luftfeuchtigkeit: max. 93% bei 40 °C (nicht kondensierend) nach EN60068-2-78
Klimatische Bedingungen: Passive Kühlung, keine rotierenden Teile
Einsatzhöhe: max. 2000 m
Schockfestigkeit: 18 Stöße 15 g, 11 ms alle Achsen, IEC 60068-2-27
Vibrationsfestigkeit: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 Zyklen pro Achse gemäß EN60068-2-6

Mechanische Daten
Schutzart: IP66; Type 4X (mit RFID-Option nur für Innenräume)
Material: Gehäuse: Edelstahl AISI304 (1.4301); Oberflächenbehandlung: Perlgestrahlt, typische Rauheit 0,8 µm
Montage: System mit Gehäuse
Masse: ca. 16 kg; ca. 18 kg mit AC-Netzteil
Abmessungen: 577 mm x 466 mm x 233 mm

Internationale Zulassungen
UL-Zulassung: UL OrdLoc; UL approval E223772; UL61010-1 Ed.3; UL 61010-2-201 Ed2; CAN/CSA C22.2 No 61010-1-12; CAN/CSA C22.2 No 61010-2-201; UL approval E492874 für Non-Incendive circuits
ATEX: UL 22 ATEX 2481X; ATEX Kennzeichnung: II 3 G Ex ec [ic Gc] IIC T4 Gc; II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx: IECEx ULD 22.0019X; Kennzeichnung: Ex ec [ic Gc] IIC T4 Gc; Ex tc [ic Dc] IIIC T85°C Dc
CCC: Zertifikat 2024322309005748

Technische Daten

• Modell: RM-320S-*A-*
• Marke: Pepperl+Fuchs (VisuNet FLX Familie)
• Prozessor: Intel® Celeron™ 3965U
• RAM-Optionen: 4 GB oder 8 GB DDR4 industriell
• Massenspeicher: 64 GB M.2 SATA 3; M.2 Slot (PCIe + SATA 3)
• Display: 54,61 cm (21,5 inch), Full HD 1920 x 1080, LCD LED-Hintergrundbeleuchtung
• Touch: 10-Finger-Multi-Touch, handschuhfreundlich (konfigurierbar)
• Schnittstellen: DP, miniDP, Audio-Ausgang, mehrere USB (inkl. Ex i), 2x LAN, RS232/422/485
• Stromversorgung: AC (100–240 V a.c., max 70 W) oder DC 20–28 V d.c. (2,8 A)
• Schutz: IP66 / Type 4X (mit RFID-Einschränkung für Innenräume)
• Gehäuse: Edelstahl AISI304
• Abmessungen (B x H x T): 577 x 466 x 233 mm
• Gewicht: ~16 kg (~18 kg mit AC PSU)
• Betriebstemp.: 0 bis 40 °C; Lagertemp.: -20 bis 65 °C
• Zulassungen: UL, ATEX, IECEx, CCC und weitere internationale Zertifizierungen
