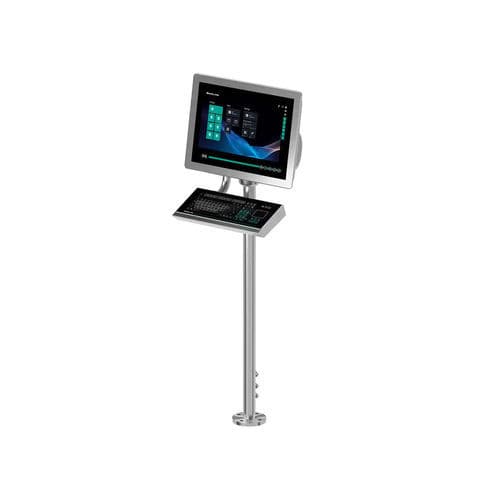

LCD-Monitor RM-GXP1100-22F-*-T4*

FlüssigkristalleIndustrie21,5"

Produktbeschreibung
VisuNet GXP Remote Monitor Zone 1/21 (2024 Generation, Intel® Atom Elkhart Lake Prozessor).

Die wichtigsten Vorteile im Überblick

• 21,5-Zoll- (54,61-cm-) Display
• 16:9-Widescreen-Format, passend zu den Engineeringstationen
• Thin-Client-Lösung (mit VisuNet RM Shell-Firmware)
• Leichtbauweise
• Full HD-Auflösung
• Vollständig modulares System für einfache Wartung vor Ort
• Optionen für bündige Montage oder Frontrahmen
• IP66-Einstufung für einzelne Komponente und Gesamtsystem mit Gehäuse
• Zertifiziert für ATEX und IECEx Zone 1/21
• Integriertes RFID-Lesegerät (optional)

Allgemeine Daten
Typ: Remote-Monitor

Hardware
Prozessor: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Massenspeicher: 64 GByte eMMC

Versorgung
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Anzeigen / Bedienelemente
Display-Typ: LCD-Display mit LED-Hintergrundbeleuchtung
Bildschirmgröße: 54,61 cm (21,5 Zoll)
Auflösung: 1920 x 1080 Pixel (Full-HD), Bildformat 16:9
Farbtiefe: 24 Bit (16,7 Mio. Farben)
Kontrastverhältnis: 5000:1 (typisch)
Helligkeit: 300 cd/m² (typisch)
Betrachtungswinkel: 175° in alle Richtungen
Lebensdauer Hintergrundbeleuchtung: 50000 h typische Halbwertszeit bei 25 °C

Eingabemedien
Touchscreen (optional): projektiv-kapazitiv; 10-Finger-Multi-Touch, Bedienung mit Handschuhen möglich
Tastatur: Folientastatur mit unterschiedlichen Zeigegerät-Optionen verfügbar (siehe EXTA4-Datenblatt)

Schnittstellen
Standard: 1 x Ethernet 100/1000BASE-TX (Ex e) oder 1 x Glasfaser 1000BASE-SX (Multimode) oder 1 x Glasfaser 1000BASE-LX (Singlemode); 1 x USB 2.0 (Ex e; Service-Port); 2 x USB 1.1 (Ex i; bestimmt für Tastatur und Maus von Pepperl+Fuchs); 1 x DC- oder AC-Stromversorgungseingang (über Netzteil)
Optional: Schnittstelle 3: 1 x Barcodeleser-Schnittstelle für kabelgebundene 1-D-Scanner (Ex i); Schnittstelle 4: 1 x Barcodeleser-Schnittstelle für kabelgebundene 2-D-Scanner (Ex i); Schnittstelle 5: 1 x RS-232-Schnittstelle mit Stromversorgung (Ex i); 1 x RS-232 (Ex e); 1 x RS-485 (Ex e); 1 x Ethernet 100/1000Base-TX (Ex e); Bluetooth v4.0, Reichweite bis zu 30 m im Freigelände, Sendeleistung +8 dBm, Sendefrequenz 2,402 ... 2,48 GHz

Richtlinienkonformität (Auswahl)
Elektromagnetische Verträglichkeit: Richtlinie 2014/30/EU, EN 61326-1:2013 (Industriebereiche) – für Produkte ohne Bluetooth/RFID
Funkanlagen/Telekommunikation (für Produkte mit Bluetooth®): Richtlinie 2014/53/EU, EN 300 328 V2.2.2, EN 301 489-1/17 etc.
RoHS: Richtlinie 2011/65/EU (EN IEC 63000:2018)

Software
Betriebssystem: VisuNet RM Shell 6 (basierend auf Windows® 10 IoT Enterprise LTSC 2021 x64)
Optional: IGEL OS 12 (vorinstalliert ohne Lizenz), IGEL OS 11 (vorinstalliert ohne Lizenz)

Umgebungsbedingungen
Betriebstemperatur: -20 ... 50 °C (Anzeige kann unter 0 °C langsam reagieren)
Lagertemperatur: -20 ... 60 °C
Relative Luftfeuchtigkeit: 93 % bei 40 °C, nicht kondensierend (EN60068-2-78)
Einsatzhöhe: Betriebshöhe max. 2000 m
Schockfestigkeit: 18 Stöße, 15 g, 11 ms alle Achsen (IEC 60068-2-27)
Vibrationsfestigkeit: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 Zyklen pro Achse (EN60068-2-6)

Mechanische Daten
Schutzart: IP66 (einzelne Komponenten und Gesamtsystem mit Gehäuse)
Material: Intern: Schalttafel: eloxiertes Aluminium (TCU, PCU, PSU), pulverbeschichtetes Aluminium (DPU); Extern: Frontrahmen/Systemgehäuse: Edelstahl AISI 304 (1.4301), perlgestrahlt, typische Rautiefe Ra = 1.6 µm
Montage: Bündige Montage (benötigt angepasstes Montage-Kit); Schalttafel-Einbau mit Frontrahmen in Systemgehäuse; Schalttafel-Einbau in Schaltschrank mit Standard-Montage-Kit
Masse: Schalttafel (DPU mit Blende, TCU, PSU DC): ca. 23 kg; Schalttafel (DPU mit Blende, TCU, PSU AC): ca. 24 kg; System-Gehäuse (AG-XX00): ca. 11 kg
Abmessungen: Schalttafel (DPU mit Frontrahmen, TCU, PSU DC): 625 mm x 459 mm x 120 mm; Schalttafel (DPU mit Frontrahmen, TCU, PSU AC): 625 mm x 459 mm x 137 mm; Schalttafel mit Systemgehäuse: 625 mm x 459 mm x 173 mm; Ausschnittabmessungen Schalttafel: 583 mm x 417 mm (Montagefläche)

Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: BVS 17 ATEX E 036 X
Kennzeichnung: II 2G Ex eb q ib [ib] IIC T4 Gb; II 2D Ex tb [ib] IIIC T85°C Db
Normen (ATEX/IECEx): EN IEC 60079-0:2018; EN 60079-5:2015; EN IEC 60079-7:2015+A1:2018; EN 60079-11:2012; EN 60079-31:2014

Internationale Zulassungen (Auswahl)
IECEx-Zertifikat: IECEx BVS 17.0029X
IECEx-Kennzeichnung: Ex eb q ib [ib] IIC T4 Gb; Ex tb [ib] IIIC T85°C Db
Normen (IECEx): IEC 60079-0:2017; IEC 60079-5:2015; IEC 60079-7:2017; IEC 60079-11:2011; IEC 60079-31:2013

Charakteristiken / Spezifikationen

• Produktfamilie: VisuNet GXP Remote Monitor (RM)
• Modellbezeichnung (Seite): RM-GXP1100-22F-*-T4*
• Display: 21,5" / Full HD / 300 cd/m²
• CPU: Intel® Atom Elkhart Lake x6211E
• Arbeitsspeicher: 4 GB
• Speicher: 64 GB eMMC
• Stromversorgung: 115/230 V AC oder 18-36 V DC
• Schnittstellen: Ethernet (Kupfer/Glasfaser), USB, RS-232/RS-485 (optional), Barcode-Interfaces (optional), Bluetooth
• Schutzart: IP66 (Komponenten & Systemgehäuse)
• Konformität: ATEX / IECEx Zone 1/21 zertifiziert; diverse EMC- und Funknormen
• Betriebstemperatur: -20 ... 50 °C
• Gewicht (Schalttafel): ca. 23–24 kg; Systemgehäuse ca. 11 kg
