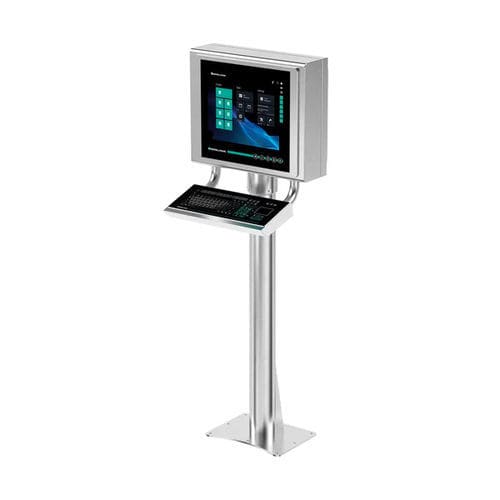

Monitor / kapazitive Projektionstechnologie RM-GXP1100-19S-*-T4*

mit LED-RückbeleuchtungLCDMultitouchscreen

Kurzbeschreibung
VisuNet GXP Remote Monitor Zone 1/21 (2024 Generation) ausgelegt als Thin‑Client Bedienerarbeitsplatz. Modulares System für einfache Wartung im Feld; zugelassen für explosionsgefährdete Bereiche, IP66‑Schutz möglich.

Die wichtigsten Vorteile im Überblick

• 19‑Zoll (48,26 cm) Display, 1280 x 1024 (SXGA)
• Thin‑Client Lösung mit VisuNet RM Shell Firmware
• Modulares, leichtes Design für einfache Vor‑Ort‑Wartung
• Optionen für bündige Montage oder mit Frontblende
• IP66‑Schutz für einzelne Komponenten und Gesamtsystem
• Zertifiziert für ATEX und IECEx Zone 1/21

Produktbeschreibung / Technische Daten
Allgemeine Daten:
Typ: Remote‑Monitor

Hardware:
Prozessor: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Massenspeicher: 64 GByte eMMC

Versorgung:
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Anzeigen / Bedienelemente:
Display: LCD mit LED‑Hintergrundbeleuchtung
Bildschirmgröße: 48,26 cm (19 Zoll)
Auflösung: 1280 x 1024 (SXGA), Seitenverhältnis 5:4
Farbtiefe: 24 bit (16,7 Mio.)
Kontrastverhältnis: 1000:1
Helligkeit: 450 cd/m² (typisch)
Betrachtungswinkel: 170° horizontal, 160° vertikal
Hintergrundbeleuchtungslebensdauer: 50.000 h typische Halbwertszeit bei 25 °C

Eingabemedien:
Touchscreen: optional projektiv‑kapazitiv; 10‑Finger Multi‑Touch, bedienbar mit Handschuhen
Tastatur: Folientastatur; verschiedene Zeigegeräte‑Optionen verfügbar

Schnittstellen:
Standard: 1 x Ethernet 100/1000BASE‑TX (Ex e) oder 1 x Glasfaser 1000BASE‑SX (Multimode) oder 1 x Glasfaser 1000BASE‑LX (Singlemode), 1 x USB 2.0 (Ex e; Service‑Port), 2 x USB 1.1 (Ex i; für Tastatur/Maus), 1 x DC‑ oder AC‑Stromeingang (über Netzteil)
Optional: Schnittstellen für kabelgebundene Barcode‑Scanner 1‑D/2‑D (Ex i); 1 x RS‑232 mit Stromversorgung (Ex i); 1 x RS‑232 (Ex e); 1 x RS‑485 (Ex e); zusätzliches Ethernet 100/1000Base‑TX (Ex e); Bluetooth v4.0 (bis 30 m Freifeld, +8 dBm, 2,402–2,48 GHz)

Richtlinienkonformität:
EMV: Richtlinie 2014/30/EU — EN 61326‑1:2013 (Industrieumgebungen) (nicht‑Bluetooth Produkte)
Funk: Richtlinie 2014/53/EU — EN 301 328 V2.1.1; EN 301 489‑1 V2.1.1; EN 301 489‑17 V3.1.1 (Bluetooth Produkte)
RoHS: Richtlinie 2011/65/EU — EN 50581:2012

Software:
Betriebssystem: VisuNet RM Shell 6 (basierend auf Windows® 10 IoT Enterprise LTSC 2021 x64)
Optional: IGEL OS 12 oder IGEL OS 11 (Linux‑basiert, vorinstalliert ohne Lizenz)

Umgebungsbedingungen:
Betriebstemperatur: -20 ... 50 °C (-4 ... 122 °F)
Lagertemperatur: -20 ... 60 °C (-4 ... 140 °F)
Relative Luftfeuchte: 93 % bei 40 °C, nicht kondensierend (EN60068‑2‑78)
Betriebshöhe max.: 2000 m
Stoßfestigkeit: 18 Stöße, 15 g, 11 ms, alle Achsen (IEC 60068‑2‑27)
Vibrationsfestigkeit: 10 ... 150 Hz, ±0,075 mm, 1 g, 10 Zyklen pro Achse (EN60068‑2‑6)

Mechanische Daten:
Schutzart: IP66 (einzelne Komponenten und Gesamtsystem mit Gehäuse)
Material: Intern: Panel: eloxiertes Aluminium (TCU, PSU), pulverbeschichtetes Aluminium (DPU). Extern: Blende und Gehäuse: Edelstahl AISI 304 (1.4301), perlgestrahlt, Ra ≈ 1,6 µm
Montage: bündige Montage (angepasstes Montage‑Kit erforderlich); Schalttafel‑Einbau in Systemgehäuse mit Blende; Schalttafel‑Einbau in Schrank mit Standard‑Kit
Masse: Schalttafel DC: 22 kg; Schalttafel AC: 23 kg; Systemgehäuse AG1: 19 kg
Abmessungen: Schalttafel DC: 524 x 453 x 120 mm; Schalttafel AC: 524 x 453 x 137 mm; Schalttafel in AG1: 582 x 490 x 224 mm
Hinweis: * siehe Typenschild: 2021‑Alternative, Prozessor nicht wählbar

Daten für den Einsatz in explosionsgefährdeten Bereichen:
EU‑Baumusterprüfbescheinigung: BVS 17 ATEX E 036 X
Kennzeichnung: II 2G Ex eb q ib [ib] IIC T4 Gb; II 2D Ex tb [ib] IIIC T85°C Db
Richtlinie: 2014/34/EU — EN 60079‑0:2012+A11:2013; EN 60079‑5:2015; EN 60079‑7:2015; EN 60079‑11:2012; EN 60079‑31:2014

Internationale Zulassungen:
IECEx‑Zertifikat: IECEx BVS 17.0029X
IECEx‑Kennzeichnung: Ex eb q ib [ib] IIC T4 Gb; Ex tb [ib] IIIC T85°C Db
Normen: IEC 60079‑0:2011; IEC 60079‑5:2015; IEC 60079‑7:2015; IEC 60079‑11:2011; IEC 60079‑31:2013

Technische Merkmale / Spezifikationen

• Modell: RM‑GXP1100‑19S‑*-T4*
• Produktfamilie: VisuNet GXP Remote Monitor (RM)
• Prozessor: Intel® Atom Elkhart Lake x6211E
• RAM / Speicher: 4 GB RAM / 64 GByte eMMC
• Display: 19" (48,26 cm), 1280 x 1024, 450 cd/m²
• Schutzart: IP66 (Komponenten und System)
• Ex‑Schutz: ATEX und IECEx für Zone 1/21
• Betriebstemperatur: -20 ... 50 °C
• Gewicht: 19–23 kg je nach Ausführung
• Versorgung: AC 115/230 V oder DC 18...36 V
