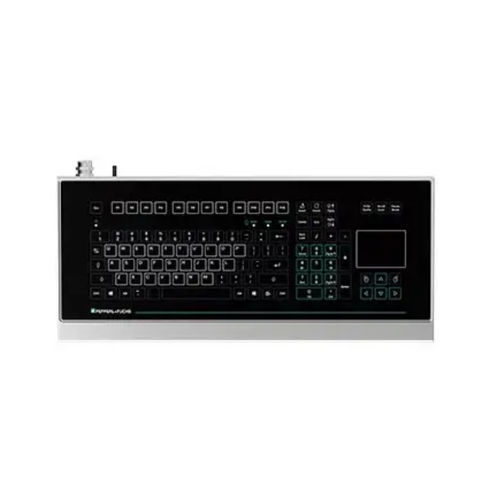

Einbaufähige Tastatur EXTA4-*1-**-K4*

Membran105 TastenTouchpad

Produktübersicht
Ex-i-Tastatur mit Touchpad für den Einsatz in explosionsgefährdeten Bereichen. PC-kompatible Kurzhubtastatur mit integriertem kapazitivem Touchpad, ausgelegt für die Integration in industrielle Bedien- und Schalttafeln.

Wichtigste Vorteile

• Schutzart: IP66 (mit Gehäuse)
• Gehäusevarianten: Edelstahl und eloxiertes Aluminium
• Nationale Tastaturlayouts: US international, Deutsch, Französisch
• 105 Kurzhubtasten, PC-kompatibel
• Zugelassen für explosionsgefährdete Bereiche: Zone 1/21 und Zone 2/22
• USB-Schnittstelle; Kabellängen: 5 m / 2 m / 1 m
• UL-gelistet für USA und Kanada; IECEx- und ATEX-Zulassungen

Allgemeine Daten
Typ: Tastatur mit Touchpad
Passende Komponenten: SK-PC-Z1D1-UU1-10-HS und SK-PC-D2-UU1-10-HS

Versorgung
Bemessungsspannung: Ex i, Versorgung über Datenleitung

Anzeigen / Bedienelemente
Tastatur: 105 Kurzhubtasten; Tastatur-Layout: US international, Deutsch, Französisch
Touchpad — Wirkprinzip: Kapazitiv
Touchpad — Auflösung: 10 Pts/mm x 10 Pts/mm
Touchpad — Aktive Fläche (mm): 66 x 50

Schnittstelle
Schnittstellentyp: USB (mit USB-Kabel-Optionen)

Richtlinienkonformität
EMV: Richtlinie 2014/30/EU — EN 61326-1:2021 (industrielle Umgebungen); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Klasse B)
Explosionsschutz: Richtlinie 2014/34/EU — EN IEC 60079-0:2018; EN 60079-11:2012
RoHS: Richtlinie 2011/65/EU — EN IEC 63000:2018-12

Konformität
Schutzart: IP66 (mit Gehäuse)

Umgebungsbedingungen
Betriebstemperatur: -20 ... 50 °C (-4 ... 122 °F)
Lagertemperatur: -20 ... 70 °C (-4 ... 158 °F)
Relative Luftfeuchte: max. 85 %, nicht kondensierend

Mechanische Daten
Materialien: Eloxiertes Aluminium; Edelstahl (F1-Montageoption); Polyesterfolie
Masse: 1,2 kg (ohne Gehäuse)
Abmessungen: 502 x 222 x 66 mm
Durchbruchmaße: 450 x 152 mm
Kabellängen: 5 m / 2 m / 1 m

Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: Zone 1/21 — BVS 07 ATEX E 163 X; Zone 2/22 — BVS 21 ATEX E 009 X
Kennzeichnung:
Zone 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zone 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Internationale Zulassungen
UL-Zulassung — Control Drawing: 116-0357E
UL-Listung: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
IECEx-Zertifikat: IECEx BVS 08.0022X (Zone 1/21 und Zone 2/22)

Merkmale / Spezifikationen (Zusammenfassung)

• Modell: EXTA4-*1-**-K4* (2024 Generation)
• Produkttyp: Ex-i-Tastatur mit Touchpad
• Schnittstelle: USB
• Schutzart: IP66 (mit Gehäuse)
• Tastatur: 105 Kurzhubtasten; Layouts US/DE/FR
• Touchpad: Kapazitiv; Auflösung 10 Pts/mm x 10 Pts/mm; aktive Fläche 66 x 50 mm
• Materialien: Eloxiertes Aluminium; Edelstahloption; Polyesterfolie
• Gewicht: 1,2 kg (ohne Gehäuse)
• Abmessungen: 502 x 222 x 66 mm; Durchbruch: 450 x 152 mm
• Kabelvarianten: 5 m / 2 m / 1 m
• Betriebstemperatur: -20 ... 50 °C; Lagerung: -20 ... 70 °C
• Relative Luftfeuchte: max. 85 %, nicht kondensierend
• Zulassungen: ATEX, IECEx für Zone 1/21 & 2/22; UL für USA/Kanada
