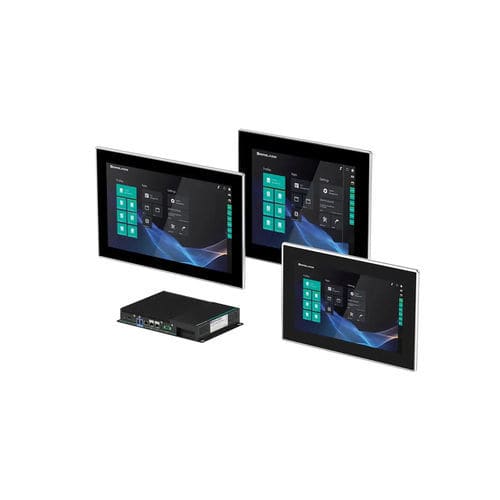

Panel-PC / mit LED-Rückbeleuchtung RM-320P

mit kapazitivem Touchscreenmit PCAP-TouchscreenLCD

Produktname
RM-320P-* Remote Monitor - Schalttafeleinbau

Kurzbeschreibung
Remote Monitor zur Schalttafelmontage, Teil der VisuNet FLX Familie. Verfügbar als Thin-Client-Lösung oder als Industrie-Panel-PC mit konfigurierbaren Displaygrößen, Touch-Optionen und industriellen Hardware-Varianten.

Wesentliche Vorteile

• Hohe Anwendungsflexibilität durch identische Basiskomponenten, konfigurierbar nach Bedarf
• Thin-Client-Betrieb (VisuNet RM Shell Firmware)
• Industrie-Panel-PC Option: Front IP66 / Rückseite IP20
• Einfache Schalttafeleinbau-Installation mit verfügbaren Montagesätzen
• Weltweite Zertifizierungen inkl. Explosionsschutz-Zulassungen

Allgemeine Daten / Merkmale

• Typ: Remote-Monitor (Schalttafeleinbau)
• Prozessor: Intel® Celeron™ 3965U
• Konfigurierbarer RAM und Massenspeicher (Industrie-/erweiterte Temperaturklassen)
• Display-Optionen: 22" (Full HD), 19" (SXGA), 15,6" — kapazitiver Multi-Touch optional
• Schnittstellen: DisplayPort, mini DisplayPort, Audio Line-out, USB (inkl. Ex i vorbereitet), LAN, serielle Schnittstellen (RS232/422/485)
• Zulassungen: UL, ATEX, IECEx, CCC sowie relevante EMV / RoHS Standards

Technische Daten (Auszug)
Allgemeine Spezifikationen
Typ: Remote-Monitor

Hardware
Prozessor: Intel® Celeron™ 3965U
RAM (konfigurierbar): Industrie-Temperaturklasse A: 1×4 GB / B: 1×8 GB DDR4-2133; Erweiterte Temperaturklasse K: 1×4 GB / L: 1×8 GB DDR4-2133
Massenspeicher: 1× M.2 2242/2280 M-Key (PCIe + SATA 3); konfigurierbare 64 GB M.2 SATA III Optionen

Versorgung
Eingangsstrom: max. 3 A, max. 60 W
DC-Versorgung: 20–28 V d.c. / 4,0 A (SELV/PELV oder Klasse 2)

Anzeigen / Display
Typ: LCD mit LED-Hintergrundbeleuchtung
Bildschirmgrößen: 22KT/22GT/22FC: 21,5"; 19SC: 19"; 15FC: 15,6"
Auflösung: Full HD (1920×1080) für 22/15,6; SXGA (1280×1024) für 19"
Farbtiefe: 24 Bit; Helligkeit/Kontrast modellabhängig

Eingabemedien
Touchscreen: konfigurierbarer 10-Finger-Multi-Touch, handschuhfreundlich; Optical Bonding je nach Modell

Schnittstellen
1× DisplayPort 1.2 (DP++) ; 1× Mini DisplayPort 1.2 (DP++ mit Mono-Verriegelungsschraube) ; 1× Audio Line-out ; 2× USB Ex i (vorbereitet) ; 2× USB 3.1 Gen1 ; 1× USB 2.0 ; 2× LAN (RJ45, 10/100/1000) ; 2× RS232/422/485 (BIOS konfigurierbar) mit Peripherieversorgung

Richtlinienkonformität
Relevante EMV-, ATEX/IECEx- und RoHS-Standards sind erfüllt (siehe Herstellerdokumentation).

Software
Betriebssystem: VisuNet RM Shell 6 (basierend auf Windows® 10 IoT Enterprise LTSC 2021 x64). Optional: IGEL OS 11 / IGEL OS 12 ; ThinManager Ready.

Umgebungsbedingungen
Betriebstemperaturklassen: A: 0…45 °C ; B: -20…55 °C (erfordert Wide-Temp RAM/Storage und optisch gebundenes Display)
Lagertemperatur: -20…65 °C ; Rel. Luftfeuchte max. 93% bei 40 °C (nicht kondensierend). Passive Kühlung ; maximale Einsatzhöhe 2000 m.

Mechanische Daten
Schutzart: Vorderseite IP66 / Type 4X ; Rückseite IP20
Material: Frontblende Edelstahl AISI304 ; Rückseite lackiertes Aluminiumblech
Montage: Schalttafeleinbau (Montagesätze verfügbar)
Masse / Gewicht: Modellabhängig (z. B. 22" ≈ 567×358×68 mm, ~8 kg ; 15,6" ≈ 434×283,4×67 mm, ~5,4 kg)

Internationale Zulassungen (Auszug)
UL, ATEX, IECEx, CCC ; siehe Herstellerunterlagen für Kennzeichnungen und zonenspezifische Hinweise.

Caractéristiques / spécifications techniques

• Modell / Serie: RM-320P-*
• Brand: Pepperl+Fuchs (VisuNet FLX)
• Prozessor: Intel® Celeron™ 3965U
• Konfigurierbarer RAM: 4 GB / 8 GB DDR4-2133 (Industrie- oder Wide-Temp Varianten)
• Massenspeicher: M.2 2242/2280 (PCIe + SATA 3), konfigurierbare 64 GB Optionen
• Display: 22", 19", 15,6" — Full HD oder SXGA, Touch-Optionen
• Spannung: 20–28 V DC ; max. 3 A, 60 W
• Schnittstellen: DP, Mini DP, Audio, USB (inkl. Ex i vorbereitet), 2× LAN, 2× RS232/422/485
• Betriebstemperatur: 0…45 °C (Standard) / -20…55 °C (erweitert, je nach Konfiguration)
• Zertifizierungen: UL, ATEX, IECEx, CCC, RoHS, EMV-Standards
