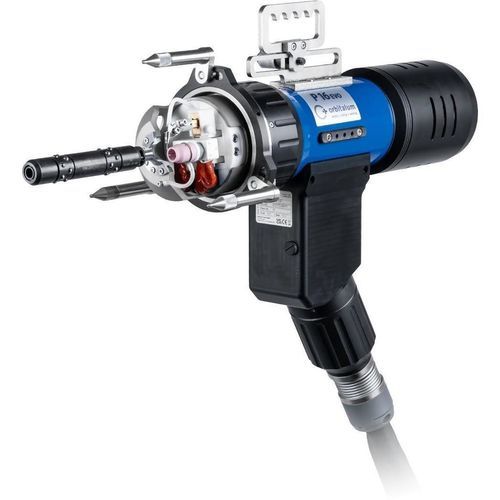

Wassergekühlter Schweißkopf P16 EVO

Rohr-in-BodenOrbitalWIG

Produktübersicht

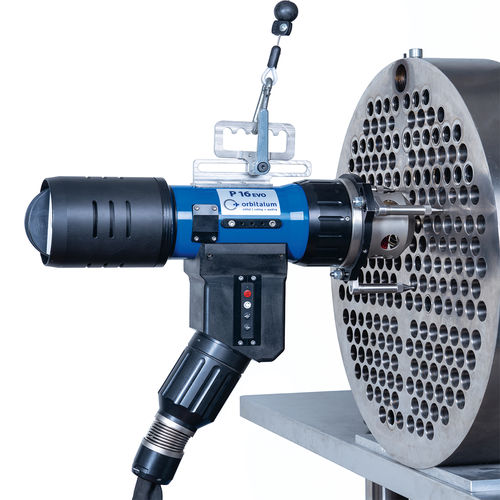

Der P16 EVO ist ein Orbital‑WIG‑Rohreinschweißkopf für Rohr‑zu‑Rohrboden‑Verbindungen, entwickelt für höchste Präzision, reproduzierbare Schweißnähte und hohe Produktivität. Optimiert für die Fertigung von Wärmetauschern und Prozessanlagen; kompatibel mit ORBIMAT‑Stromquellen und für Mehrkopfanwendungen geeignet.

Leistung & Produktivität

• Produktivitätsbeispiel (Referenz): Rohr OD 25 mm, Wandstärke 2 mm, Einlagenschweißung — 1 Kopf: 350 Rohre in 10 Stunden (≈1,30 min/Rohr); 3 Köpfe: 1.000 Rohre in 10 Stunden (≈0,6 min/Rohr).
• Zeiteinsparung bis zu 65 % pro Rohr im Mehrkopfbetrieb unter den referenzierten Bedingungen.
• Automatisiertes WIG‑Orbitalschweißen gewährleistet reproduzierbare Nahtqualität für die Serienfertigung.

Varianten

• P16 EVO
• P16 EVO AVC (erweiterter Durchmesserbereich)

Rohr‑Außendurchmesser

• P16 EVO: 10,00 mm – 78,00 mm (0.394 – 3.071 in)
• P16 EVO AVC: 12,00 mm – 100,00 mm (0.470 – 3.937 in)

Höchste Qualitätsstandards

• Präzise und reproduzierbare Schweißnähte durch automatisiertes WIG‑Orbitalschweißen.
• Makellose Rohr‑Rohrboden‑Verbindungen, geeignet für industrielle Wärmetauscher und Prozessanlagen.
• Flüssigkeitskühlung hält Maschinenkörper und Brennerkopf temperiert und sorgt für stabile Schweißleistung; Schweißen an vorgeheizten Werkstücken bis 250 °C möglich.
• Mitlaufende Drahtzuführung auf der Drehachse des Brenners verhindert das Verdrillen des Zusatzdrahtes.

Schneller Workflow & maximale Effizienz

• Automatische Kopf‑Erkennung für sofortigen Start mit kompatiblen ORBIMAT‑Stromquellen ohne manuelle Einstellungen.
• Zuverlässige Stromübertragung für konstante Produktivität.
• Werkzeuglos verstellbare Balance‑Aufhängung für optimale Ausbalancierung.
• Schnellwechselsystem für Brenner und Elektroden reduziert Rüstzeiten.

Intuitive Bedienung

• Integriertes Bedienfeld im Handgriff für intuitive Steuerung wichtiger Funktionen.
• Brennerkopf bis zu 30° schwenkbar für präzise Arbeit in beengten Räumen.
• Zentrierpatrone sorgt für stabile Positionierung während des gesamten Prozesses.

Langlebig & wartungsarm

• Verschleißfreie Stromübertragung verhindert Abrieb an der Stromkupplung und verlängert die Lebensdauer.
• Robuste Rotationskupplung für Gas und Wasser für störungsfreien Betrieb.
• Flüssigkeitsgekühltes Kopfgehäuse reduziert thermische Belastung und verlängert den Einsatzzyklus.
• Hochwertige Edelstahleinstellschrauben für feineinstellungen und maximale Stabilität.
• Servicefreundliches Design mit leicht zugänglichen Komponenten für schnelle Wartung.

Maximale Flexibilität

• Einsetzbar für verschiedene Rohrendgeometrien: bündig, versenkt oder überstehend.
• Optionaler Einsatz ohne Kalt-Draht je nach Schweißanforderung möglich.
• Kompatibel mit ORBIMAT‑Stromquellen für nahtlose Integration.

Mehrkopfanwendung

• Der parallele Einsatz mehrerer P16 EVO‑Schweißköpfe vervielfacht die Produktivität (z. B. bis zu 1.000 Rohre in 10 Stunden mit drei Köpfen unter Referenzbedingungen).

Medien

• Produktbilder und Demonstrationsvideos verfügbar, die Betrieb der Kopfes, Balance‑Aufhängung, Bedienfeld und Mehrkopfkonfigurationen zeigen.

Technische Daten / Spezifikationen

• Modell: P16 EVO (auch als P16 EVO AVC erhältlich)
• Prozess: Automatisiertes WIG‑Orbitalschweißen für Rohr‑zu‑Rohrboden‑Verbindungen
• Rohr‑Außendurchmesser (P16 EVO): 10,00–78,00 mm
• Rohr‑Außendurchmesser (P16 EVO AVC): 12,00–100,00 mm
• Kühlung: Flüssigkeitsgekühltes Kopfgehäuse; geeignet für vorgeheizte Werkstücke bis 250 °C
• Drahtzuführung: auf der Drehachse zur Vermeidung von Drahtverdrillung
• Brennerkopf‑Schwenkung: bis zu 30°
• Bedienung: integriertes Bedienfeld im Handgriff; automatische Kopf‑Erkennung
• Wartung: verschleißfreie Stromübertragung; robuste Rotationskupplung; servicefreundliches Design
• Produktivitätsreferenz: OD 25 mm, WT 2 mm, Einlagenschweißung — 1 Kopf: 350 Rohre/10 h; 3 Köpfe: 1.000 Rohre/10 h
• Kompatibilität: ORBIMAT‑Stromquellen
