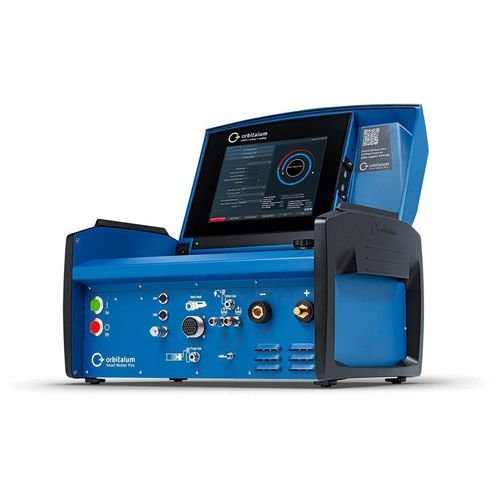

Orbital-Schweißstromversorgung Smart Welder Plus

für Industrie 4.0elektronischInverter

Kurzbeschreibung Smart Welder Plus: digitale Orbitalschweißstromquelle für effiziente Abläufe und gleichbleibend hohe Schweißqualität. Entwickelt für stationäre Produktion und Vorfertigung, liefert sie reproduzierbare Ergebnisse durch gespeicherte Schweißprogramme und ermöglicht präzise Prozesssteuerung sowie nachverfolgbare Dokumentation.

Kernzahlen / Leistungsdaten

• Geschätzte Zeitersparnis pro Jahr*: 156 h (z. B. 50 Schweißungen/Tag, 251 Arbeitstage, Schweißkopf OW 76, 50,8 x 1,65).
• Geschätzte Gasreduzierung pro Jahr**: 1.059 l (auf Basis der angegebenen Annahmen).
• Zusätzliche Schweißungen pro Jahr***: 4.117 (auf Basis des obigen Beispiels).

Hauptvorteile

• Rohr-Außendurchmesserbereich: 3,00 mm – 275,00 mm (0,118” – 10,827”).
• Regelbereich (Strom): 5 – 180 A.
• Einschaltdauer: 60 % bei 180 A, 100 % bei 160 A.

Schneller und kostengünstiger

• Digitale Flow-Force Gassteuerung zur Feineinstellung des Gasflusses.
• Reduzierung der Vor- und Nachströmzeiten von je 30 s auf 15 s — insgesamt ≈ 30 s Einsparung pro Schweißung.
• Zweiter Gaskanal für Rohrinnenreinigung/-formung.
• Digital gesteuertes Dauer-Gas: Beispielreduzierung von 15 l/min auf 5 l/min.

Konstante Qualität

• Saubere, durchgehende Schweißnähte mit glatter Oberfläche, frei von Anlauffarben.
• Reproduzierbare Ergebnisse dank gespeicherter Programme und Autoprogrammierung.

Hohe Produktivität

• Mehr Schweißungen durch verkürzte Zykluszeiten.
• Unterstützung für gas- und flüssigkeitsgekühlte Schweißköpfe.
• Ideal für stationäre Produktion und Vorfertigung; stapelbar und platzsparend für Werkstatt, Fahrzeug und enge Bereiche.
• Neuer Inverter mit hochpräziser Regelung.

Produktfunktionen

• Integrierte digitale Gassteuerung und zweiter Gaskanal zur Purge-Funktion.
• Visuelle/mediale Unterstützung: Demonstrationsclip zum Gasmanagement (Video).
• Produktbilder und Anschlussübersicht verfügbar.

Mehr Leistung gewünscht? (Power Welder Variante)

• Power Welder Variante verfügbar für höhere Einschaltdauer und größere Wandstärken.
• Power Welder Rohr-Außendurchmesser: 3,00 – 230,00 mm (0,118 – 9,055 in).
• Power Welder Regelbereich: 5 – 300 A.
• Beispiele Einschaltdauer Power Welder: 40 % bei 300 A, 60 % bei 260 A, 100 % bei 220 A.
• Hinweis: erhöhte Kühlkapazität erforderlich; ORBICAR W erforderlich für Power Welder.

Smarte Vernetzung

• Industrie 4.0 Technologie: LAN/WLAN-basiertes System zur Serverspeicherung.
• 100 % Erfassung und Speicherung der Prozessdaten im lokalen Netzwerk.
• Live-Datenzugriff via MQTT auf Daten der Stromquelle.
• Barcode/QR-Scanner zur Vereinfachung von Produktions- und Dokumentationsabläufen; Connectivity/IoT-Paket optional.

Nachvollziehbare Schweißprozesse

• Datenexport via USB auf Festplatte, USB-Stick oder Netzwerk-Speicherort; Never Loss Data Speicher für sichere Ablage.
• Frei definierbare Dokumentationsfelder im digitalen Dokumentationsprozess.
• Interner Drucker zur Ausgabe von Programmen und Protokollen; Log Manager zur einfachen Verwaltung von Logfiles.

Bedienung & Ergonomie

• Bedienerfreundliche Oberfläche: Touchdisplay, multifunktionaler Drehsteller und Softkeys.
• Automatische Erstellung von Schweißprogrammen (Autoprogrammierung).
• Mehrsprachige Menüführung für schnelle Einarbeitung.

Hinweise

• *156 h/Jahr Einsparung bei 50 Schweißungen/Tag, 251 Arbeitstagen, Schweißkopf OW 76, 50,8 x 1,65.
• **Beispiel: 2 l/min Dauer-Gas mit 2 Minuten Abstand zwischen Schweißungen; vorheriger Schweißgasdurchsatz 16 l/min.
• ***Basierend auf den oben genannten Beispielwerten.

Technische Daten

• Modellname: Smart Welder Plus.
• Marke: Orbitalum.
• Rohr-Außendurchmesser: 3,00 mm – 275,00 mm (0,118” – 10,827”).
• Regelbereich: 5 – 180 A.
• Einschaltdauer: 60 % bei 180 A; 100 % bei 160 A.
• Gasmanagement: digitale Flow-Force Steuerung; reduzierte Vor-/Nachströmzeiten; zweiter Gaskanal für Innenpurge; Beispiel Permanentgasreduzierung auf 5 l/min.
• Datenerfassung & Vernetzung: LAN/WLAN, MQTT Live-Zugriff, optionales IoT-Paket, USB-Export, interner Drucker, Log Manager.
• Bedienung: Touchdisplay, Drehsteller, Softkeys, Autoprogrammierung, mehrsprachiges Menü.
• Varianten: Power Welder Option verfügbar (bis zu 300 A) für höhere Leistungsanforderungen.
