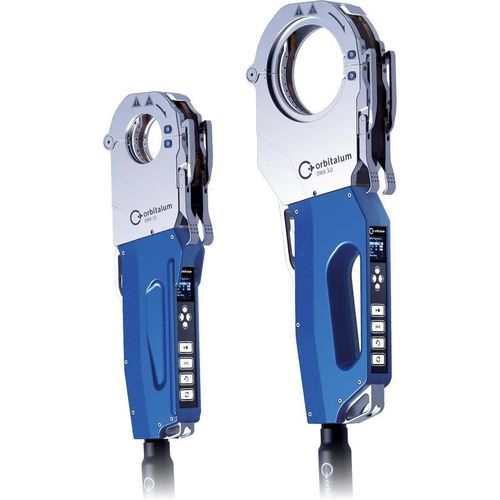

Orbitalschweißkopf ORBIWELD X

wassergekühltNachbauteilgeschlossen

Kurzbeschreibung
ORBIWELD X ist ein Orbitalschweißkopf für präzise Schweißnähte und hohe Prozesssicherheit. Er vereint smarte Funktionen, ergonomische Handhabung und serviceorientiertes Design zur Minimierung von Stillstand und Nacharbeit.

Highlights

• Varianten: OWX 1.5 und OWX 3.0.
• Smarte Funktionen wie Gyrosensor-Positionierung und Echtzeit-Visualisierung.
• Getriebeservice vor Ort in ca. 15 Minuten durchführbar.
• Integrierte Flüssigkeitskühlung und LED-Beleuchtung für stabile Betriebsbedingungen und gute Sicht.

Varianten

• OWX 1.5
• OWX 3.0

Rohr-Außendurchmesser und Gewicht

• OWX 1.5: Außendurchmesser 3,00 mm – 38,1 mm (0.118 – 1.5 in)
• OWX 3.0: Außendurchmesser 6,00 mm – 77,00 mm (0.236 – 3.031 in)
• Betriebsgewicht OWX 1.5: 9 kg (19.8 lbs)
• Betriebsgewicht OWX 3.0: 9,4 kg (20.7 lbs)

Komfortables Handling

• Integrierte Bedieneinheit mit Display im ergonomischen Aluminiumhandgriff für Ein-Personen-Bedienung.
• Direkter Zugriff auf favorisierte Schweißprogramme und Zusatzfunktionen.
• Echtzeit-Visualisierung des Prozessfortschritts zur Reduktion von Laufwegen und Rüstzeiten.

Mehr Durchblick

• LED-Beleuchtung im Schweißkopf-Innenraum für schnelle Ausrichtungsprüfungen und weniger Fehler.
• Flip Cover mit Sichtfenster zur visuellen Kontrolle vor und während des Schweißens.

Intuitive und einfache Bedienung

• Selbstzentrierender Spannmechanismus für schnelles und sicheres Spannen der Rohre.
• Geschlossene Bauweise mit speziellem Gasführungssystem für kontinuierliche Schutzgasversorgung.
• Extern zugänglicher, werkzeugloser Spannschalenwechsel für schnellen Dimensionenwechsel.

Für optimale Schweißergebnisse

• Gyrosensor-Technologie positioniert die Elektrode automatisch in die programmierte Startposition, um schwerkraftbedingte Fehler zu vermeiden.
• Integrierte Flüssigkeitskühlung schützt vor Überhitzung und sorgt für konstante Betriebstemperatur.
• Anlauffarbenarme Schweißnähte minimieren Nachbearbeitung.

Zuverlässiger Betrieb — servicefreundlich

• Schweißkopf lässt sich leicht öffnen für kleine Vor-Ort-Reparaturen.
• Getriebewartung in ca. 15 Minuten durchführbar durch den Bediener, ohne externe Reparatur.
• Getriebekomponenten wartbar mit wenig Werkzeug zur Reduzierung von Ausfallzeiten.

Kompatibilität & Integration

• Mechanische Montageschnittstelle (Backbone) für einfache Integration in Vorrichtungsbau oder Tischhalterung.
• Kompatibel mit Stromquellen der Smart Welder- und Mobile Welder-Serien sowie mit OWS-Spannschalen und Elektrodenadaptern.

Optionale Zubehör
Optionale Tischhalterung zur stabilen Befestigung des Schweißkopfs am Arbeitsplatz; montageflexibel für temporäre oder permanente Befestigung, parallel oder quer zur Montagefläche.

Produktvideo
Produkt enthält ein dediziertes Video, das Bedienung und Funktionen demonstriert.

Technische Spezifikationen

• Produktname: ORBIWELD X
• Varianten: OWX 1.5, OWX 3.0
• Rohr-Außendurchmesser OWX 1.5: 3,00 mm – 38,1 mm (0.118 – 1.5 in)
• Rohr-Außendurchmesser OWX 3.0: 6,00 mm – 77,00 mm (0.236 – 3.031 in)
• Betriebsgewicht OWX 1.5: 9 kg (19.8 lbs)
• Betriebsgewicht OWX 3.0: 9,4 kg (20.7 lbs)
• Service: Getriebeservice ca. 15 Minuten (bedienerwartbar)
• Kühlung: integrierte Flüssigkeitskühlung
• Positionierung: Gyrosensor-Technologie
• Beleuchtung: LED im Schweißkopf
• Spannmechanismus: selbstzentrierend; werkzeugloser Spannschalenwechsel
• Gasführung: geschlossene Bauweise mit speziellem Gasführungssystem
• Montage: Backbone-Schnittstelle für Vorrichtung und Tischhalter
• Kompatibilität: Smart Welder, Mobile Welder, OWS-Spannschalen, Elektrodenadapter
