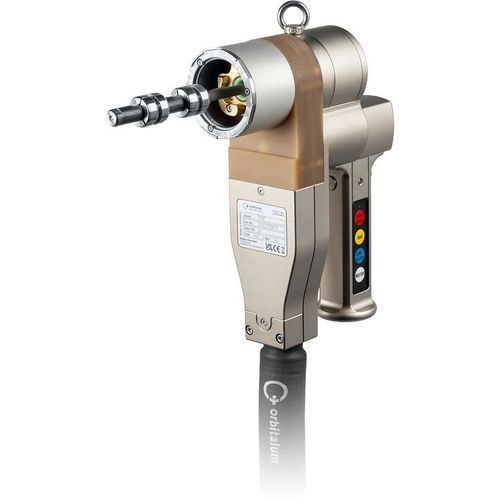

Wassergekühlter Schweißkopf TX 38P

Rohr-in-BodenWIGOrbital

Produktbeschreibung

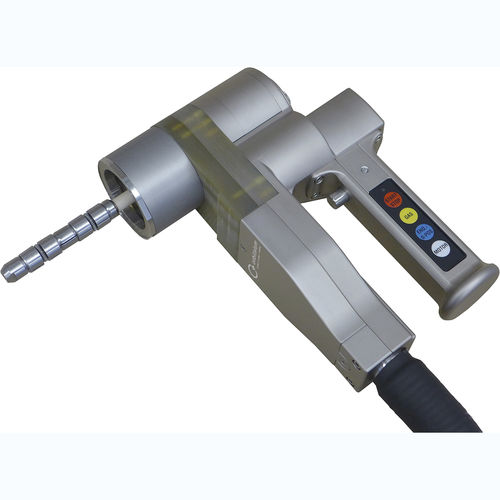

TX 38P Rohreinschweißkopf: präzises TIG-Orbitalschweißen von Rohr‑zu‑Rohrboden-Verbindungen, optimiert für dünnwandige Wärmetauscher. Geeignet für Reparatur, Wartung und Serienfertigung mit hoher Nahtqualität und kurzen Zykluszeiten.

Hauptvorteile

• Präzise, reproduzierbare Rohr‑Rohrboden‑Verbindungen, geeignet für die Prozessindustrie.
• Prozessstabilität durch ein für den Dauereinsatz ausgelegtes Design.
• Konstante Schweißqualität in jeder Lage: makellose Nähte an horizontalen und vertikalen Rohrböden.

Maximale Produktivität & Zeiteinsparung

• Automatisiertes WIG‑Orbitalschweißen reduziert manuelle Arbeit und sichert konstante Ergebnisse.
• Automatische Kopf‑Erkennung durch ORBIMAT‑Stromquellen für schnellen Start ohne manuelle Einstellungen.
• Flüssigkeitsgekühltes Schweißkopfgehäuse verhindert Überhitzung und gewährleistet stabile Prozessbedingungen.
• Optionales ORBITWIN‑Umschaltgerät erlaubt abwechselnden Betrieb von zwei Schweißköpfen zur Reduzierung von Rüst‑ und Leerlaufzeiten.

Intuitive und einfache Bedienung

• Integrierte Fernbedienung im Handgriff für Start/Stopp, Gasregelung und Rotorsteuerung — intuitive Einhandbedienung.
• Pneumatisches Spannen mit selbstzentrierender Fixierung im Rohr für schnellen, werkzeuglosen Wechsel.
• Schnelle Einstellung der Elektrodenposition für präzise Anpassung an verschiedene Rohrdurchmesser.

Langlebig & Wartungsfreundlich

• Zuverlässiger Antriebsmotor für präzise, gleichmäßige Drehbewegung.
• Verschleißfreie Stromübertragung durch flüssigkeitsgekühlten Schleifkontakt zur Vermeidung von Leckagen und Reduzierung von Wartungsaufwand.
• Servicefreundliches Design mit leicht zugänglichen Spann‑ und Antriebssystemen für kurze Wartungszeiten.

Vielseitige Anwendungsmöglichkeiten

• Geeignet für Rohrendtypen: bündig, leicht zurückversetzt oder leicht überstehend.
• Hohe Kompatibilität mit AMI‑Aufnahmedornen (Modell 96).
• Skalierbare Spannsegmente für Rohrinnendurchmesser 13,8 – 37 mm.

Produktivitätssteigerung mit optionalem Zubehör

• ORBITWIN Umschalteinheit (optional) zur alternierenden Nutzung von zwei Schweißköpfen und deutlicher Steigerung des Durchsatzes.

Anwendungen / Branchen

• Optimiert für industrielle Wärmetauscher.
• Perfekt für anspruchsvolle Branchen, die konstante hohe Nahtqualität benötigen: Reparatur, Wartung und Serienfertigung.

Technische Merkmale / Spezifikationen

• Modell: TX 38P
• Verfahren: Automatisiertes WIG‑Orbitalschweißen (Rohr‑zu‑Rohrboden‑Verbindungen)
• Rohr‑Innendurchmesser: 10,00 mm – 40,00 mm (0.394 – 1.575 in)
• Spannsegmente (Verfügbarkeitsbereich): 13,8 mm – 37 mm
• Kompatible Aufnahmedornen: AMI (Modell 96)
• Integration Stromquelle: Automatische Kopf‑Erkennung mit ORBIMAT‑Stromquellen
• Kühlung: Flüssigkeitsgekühltes Schweißkopfgehäuse und flüssigkeitsgekühlter Schleifkontakt
• Bedienung: Integrierte Fernbedienung im Handgriff (Start/Stopp, Gasregelung, Rotorsteuerung)
• Spanntyp: Pneumatisches Spannen und Zentrieren für werkzeuglose Fixierung
• Elektrode: Schnell verstellbare Elektrodenposition
• Antrieb: Zuverlässiger Antriebsmotor für präzise, gleichmäßige Drehung
• Optionales Zubehör: ORBITWIN Umschalteinheit für Wechselbetrieb von zwei Köpfen
• Geeignete Rohrendtypen: bündig, leicht zurückversetzt, leicht überstehend
