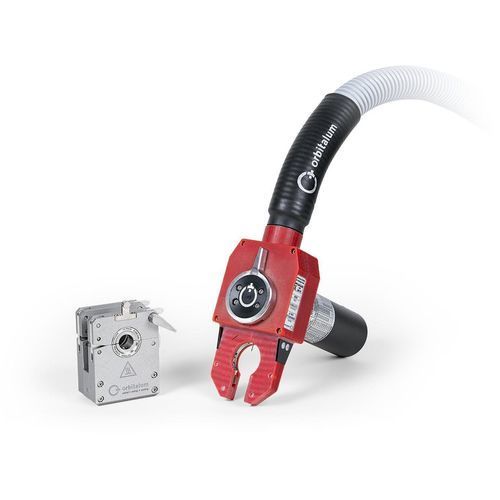

Gas-Schweißkopf ORBIWELD 17

wassergekühltOrbitalHochpräzision

Produktübersicht
ORBIWELD 17: Kompakter, aktivgekühlter Orbitalschweißkopf für präzise Schweißnähte bei kleinen Rohrdurchmessern. Entwickelt für high-purity Anwendungen und enge Einbausituationen, speziell geeignet für die Halbleiterindustrie und Reinraumanwendungen.

Varianten

• OW 17
• OW 17 GC (gasgekühlt)

Rohr-Außendurchmesser

• 3,00 mm – 17,20 mm (0.118 – 0.677 in)

Extrem schmale Bauform

• Platzsparendes Design
• Abnehmbare Spannkassette: ideal für Inline-Montage und Ausrichtung der Rohre vor Ort oder für Prefab-Fertigung in der Werkstatt
• Geeignet für beengte Arbeitsumgebungen (z. B. Halbleiterindustrie)

Zuverlässige Performance

• OW 17 mit integrierter Aktiv-Flüssigkeitskühlung für maximale Performance und konstante Betriebstemperaturen
• OW 17 GC bietet Gaskühlung als praxisbewährte Alternative für Anwendungen mit geringerer thermischer Belastung
• Konstante Leistung, kürzere Arbeitszyklen und hohe Einschalt- sowie Lebensdauer
• Spannkassette ideal auf Passform angepasst; Kompatibilität zu marktüblichen Kassetten gegeben

Einfache und effiziente Bedienung

• Integriertes Bedienfeld im Handgriff ermöglicht direkte Steuerung der Stromquelle und wichtiger Funktionen am Einsatzort
• Direkte Steuerung spart Laufwege und Zeit
• Elektrodeneinstelllehre für das einfache Einstellen des Elektrodenabstandes
• Rohrmittenlehre zur exakten Positionierung des zu verschweißenden Rohrstoßes

Vielseitige Einsatzmöglichkeiten

• Ausgelegt für Elektrodengrößen 1,0 mm (0.039 in) und 1,6 mm (0.063 in)
• Zuverlässige Schweißleistung auch bei größeren Wandstärken
• Ideal einsetzbar für COAX-Rohrsysteme (spart zusätzlichen Schweißkopf)
• Geeignet für high-purity, Reinraum- und Laboranwendungen

OW 17 GC – gasgekühlte Variante

• Zuverlässige Gaskühlung für konstante Schweißqualität
• Flexibles Schlauchpaket für optimale Handhabung
• Wirtschaftlich attraktive Alternative ohne Kompromisse in Präzision und Qualität

Vorteilspaket für Halbleiterindustrie
Laboratory Package speziell auf Anforderungen der Halbleiterindustrie zugeschnitten: hohe Anforderungen an Schweißnahtqualität, Präzision und Zuverlässigkeit werden adressiert (Produktdatenblatt / Package verfügbar).

Charakteristiken / Spezifikationen technische Angaben

• Modell: ORBIWELD 17
• Varianten: OW 17 (aktiv/flüssigkeitsgekühlt), OW 17 GC (gaskühlt)
• Rohr-Außendurchmesser: 3,00 mm – 17,20 mm (0.118 – 0.677 in)
• Elektroden: 1,0 mm und 1,6 mm
• Kühlung: aktive Flüssigkeitskühlung (OW 17), Gas(kühlung) (OW 17 GC)
• Spannkassette: abnehmbar, kompatibel zu marktüblichen Kassetten
• Integriertes Bedienfeld: Steuerung der Stromquelle direkt am Schweißkopf/Handgriff
• Ausrichtungshilfen: Elektrodeneinstelllehre, Rohrmittenlehre
• Anwendungen: Halbleiterindustrie, Reinraum-/Laborumgebungen, COAX-Rohrsysteme
• Vorteile: kompakte Bauform, konstante Leistung, hohe Einschalt- und Lebensdauer, reduzierte Arbeitszyklen
