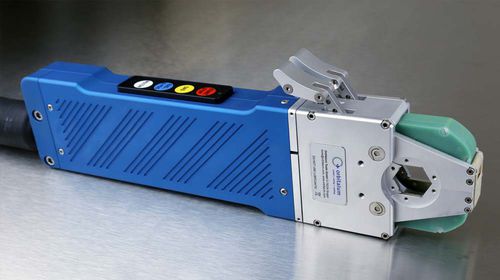

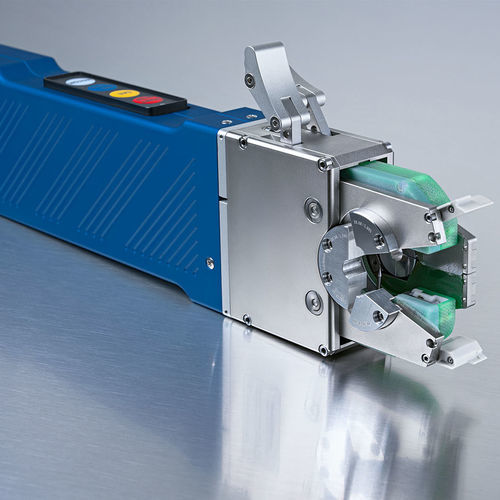

Wassergekühlter Mikro-Schweißkopf ORBIWELD 19

OrbitalHochpräzisionfür Rohre

Kurzbeschreibung
ORBIWELD 19 ist ein kompakter, flüssigkeitsgekühlter Mikroschweißkopf, der für präzise Orbitalnähte an kleinen Rohrdurchmessern entwickelt wurde. Erhältlich in den Varianten OW 19 und OW 19 HD. Bietet hohe Leistung bei geringem Bauraum, komfortable Handhabung und integrierte Flüssigkeitskühlung für intensiven Einsatz.

Hauptvorteile

• Platzsparendes Design, optimiert für enge Arbeitsumgebungen
• Integrierte Flüssigkeitskühlung zur Stabilisierung der Betriebstemperatur bei längeren Einsätzen
• Hohe Stabilität und lange Lebensdauer durch robuste Bauweise
• Integriertes Bedienfeld im Aluminiumgriff für direkten Zugriff auf wichtige Funktionen
• Einhandbedienung dank ergonomischer Spannhebel
• Flip Cover zur visuellen Kontrolle der Rohrausrichtung vor dem Schweißen
• Einsatz waagrecht, senkrecht oder geneigt möglich
• Schmale und breite Spanneinsätze für unterschiedliche Anwendungen
• Umrüstbar auf OW 19 HD mittels Umrüstkit

Varianten

• OW 19 — Standard‑Mikroschweißkopf
• OW 19 HD — Heavy‑Duty‑Variante mit verstärktem Spannmechanismus, optimiert für extreme Belastungen und hohe Schweißstückzahlen (geeignet für Installation/Hook‑Up in der Halbleiterindustrie)

Typische Anwendungen

• Mikro‑Orbital‑Schweißen an Rohren mit kleinem Durchmesser
• Rohrinstallation und Hook‑Up in der Halbleiterindustrie (OW 19 HD)
• Schweißen in beengten oder schwer zugänglichen Bereichen

Optionales Zubehör / Produktivitätsoption
Die optionale Umschalteinheit ORBITWIN ermöglicht den alternierenden Betrieb von zwei Schweißköpfen zur Reduzierung von Rüst‑ und Leerlaufzeiten und Erhöhung des Durchsatzes.

Technische Beschreibungsblöcke
Kompaktes Design:

• Platzsparende Auslegung, ideal für beengte Umgebungen
• 3‑geteilter Spannmechanismus verhindert hervorstehende Teile über die Kontur, selbst im geöffneten Zustand

Hohe Stabilität und Lebensdauer:

• Robuste Konstruktion für stabiles Verhalten bei intensivem Einsatz
• Geringerer Materialverschleiß
• Integrierte Flüssigkeitskühlung schützt vor Überhitzung und sorgt für konstante Betriebstemperatur
• Hohe Lebensdauer und weniger Ausfallzeiten

Einfache und effiziente Bedienung:

• Bedienfeld im Alu‑Handgriff integriert für direkte Steuerung der Hauptfunktionen
• Einhandbedienung über ergonomische Spannhebel
• Flip Cover erleichtert die visuelle Kontrolle der Rohrausrichtung vor dem Schweißen

Maximale Flexibilität:

• Einsetzbar in waagerechter, senkrechter oder geneigter Lage
• Schmale und breite Spanneinsätze für verschiedene Einsatzfälle
• Erweiterbar durch Umrüstkit auf OW 19 HD

OW 19 HD für extreme Belastungen:

• Heavy‑Duty‑Variante mit verstärktem, stabilem Spannmechanismus
• Optimiert für hohe Klemmkräfte und präzise Ausrichtung
• Langlebig und leistungsfähig für viele Schweißzyklen in kurzer Zeit
• Zuverlässige Leistung unter extremen Belastungen

Technische Daten

• Modell: ORBIWELD 19 (OW 19 / OW 19 HD)
• Rohr‑Außendurchmesser: 3,00 mm – 19,05 mm (0.118 – 0.750 in)
• Betriebsgewicht: 7,5 kg (16.5 lbs)
• Kühlung: integrierte Flüssigkeitskühlung
• Spannmechanismus: 3‑teilig; schmale und breite Einsätze verfügbar
• Varianten: OW 19 (Standard), OW 19 HD (Heavy Duty)
• Umrüstbarkeit: auf OW 19 HD mittels Umrüstkit
• Optional: Umschalteinheit ORBITWIN zur alternierenden Nutzung von zwei Köpfen
• Typische Einsatzbereiche: Halbleiterindustrie, Enge‑Raum‑Schweißen, Hochfrequenz‑Schweißvorgänge
