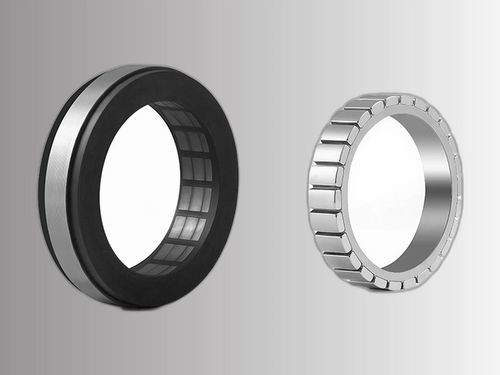

Synchron-Drehmomentmotor CWFL10441-40030NW48-S000

dreiphasig48 VPermanentmagnet

Produktübersicht
Der CWFL10441-40030NW48-S000 ist ein rahmenloser Drehmomentmotor-Bausatz φ104 mm Bauart B und liefert 4,00 N·m Nennmoment und 12,00 N·m Spitzenmoment bei 3000 U/min mit 48 VDC. Das 10-polige 3‑Phasen‑PMSM‑Design bietet sehr hohe Drehmomentleistung für anspruchsvolle Direktantriebsanwendungen wie Basisgelenke von Industrierobotern, schwere Drehtische und große Unterwasserantriebe.

Wesentliche Merkmale

• Stator-Außendurchmesser φ104 mm, Stack 41 mm (B‑Serie) für sehr hohes Drehmoment
• 4,00 N·m Nenn-/12,00 N·m Spitzenmoment bei 3000 U/min mit 48 VDC
• 10‑poliges 3‑Phasen‑PMSM mit sinusförmiger Gegen-EMK für sanfte FOC‑Regelung
• Isolationsklasse F (155 °C); optional Hall‑Sensor + Temperaturfühler
• Individuelle Statorstapel, Bohrungs‑ID und Wicklung — keine MOQ

Elektrische Daten (48 VDC)
Modell: CWFL10441-40030NW48-S000
Nennspannung: 48 VDC
Nennstrom: 35,7 A
Spitzenstrom (instantan): 107 A
Nennausgangsleistung: 1257 W
Nenn‑Drehzahl: 3000 U/min
Nennmoment: 4,00 N·m
Spitzenmoment (instantan): 12,00 N·m
Gegen‑EMF‑Konstante (Ke): 7,8 Vrms/krpm
Drehmomentkonstante (Kt): 0,1122 N·m/A
Rotorinertia: 2,15 × 10⁻⁴ kg·m²
Pole: 10
Isolationsklasse: F (155 °C)
Gewicht: 1,95 kg
Betriebsumgebung: −20 °C bis +40 °C; Feuchtigkeit ≤ 90 % RF

Abmessungsparameter
Ls (Stator‑Stack‑Länge): 40,6 mm
Lr (Rotorlänge): 43,6 mm
ØD (Stator‑Außendurchmesser): 104 mm
Ød (Bohrungs‑ID, H7): 41 mm
ØA min: 59,4 mm
ØB max: 96,5 mm
ØC max (an beiden Enden): 101 mm
E max: 8 mm
F max: 12 mm

Verdrahtung & Sensoroptionen
Leitungen Leistung: 3 Leiter (U/V/W), L = 200 mm, TEFLON‑Isolierung; U — Rot, V — Weiß, W — Schwarz
Hall‑Sensor (optional): 5 Leiter: Vcc, GND, HA (Grün), HB (Blau), HC (Weiß) — L = 200 mm, TEFLON
Temperatursensor (optional): 2 Leiter: + (Orange), − (Gelb) — L = 200 mm, TEFLON
Lager: Nicht enthalten — Gaststruktur stellt Lager

Verfügbare Spannungsvarianten
48 VDC: CWFL10441-40030NW48-S000 — 35,7 A Nenn, 107 A Spitze, Ke = 7,8 Vrms/krpm, Kt = 0,1122 N·m/A
60 VDC: CWFL10441-40030NW60-S000 — Wicklungsparameter nicht auf der Seite gelistet
72 VDC: CWFL10441-40030NW72-S000 — Wicklungsparameter nicht auf der Seite gelistet
Custom: Stapelstärke, Bohrungs‑ID, Wicklung, Sensortyp — anpassbar; Parameter nicht auf der Seite gelistet

Zusätzliche Produktmedien
Maßzeichnung und Drehmoment‑/Drehzahlkennlinienbilder sind auf der Produktseite verfügbar.

Technische Daten

• Serie: CWFL φ104mm-B (Long Stack)
• Modell (Seitenreferenz): CWFL10441-40030NW48-S000
• Nennspannung: 48 VDC
• Nennmoment: 4,00 N·m
• Spitzenmoment: 12,00 N·m
• Nenn‑Drehzahl: 3000 U/min
• Nennleistung: 1257 W
• Stator Ø: φ104 mm
• Stator‑Stack‑Länge (Ls): 40,6 mm
• Bohrung (Ød, H7): 41 mm
• Nennstrom: 35,7 A; Spitzenstrom: 107 A
• Ke: 7,8 Vrms/krpm; Kt: 0,1122 N·m/A
• Pole: 10
• Rotorinertia: 2,15 × 10⁻⁴ kg·m²
• Isolationsklasse: F (155 °C)
• Gewicht: 1,95 kg
• Betriebstemp./Feuchte: −20 °C bis +40 °C; ≤ 90 % RF
• Leitungen: U/V/W, TEFLON, 200 mm
• Optionale Sensoren: Hall (5‑Leiter) und Temperatursensor (2‑Leiter)
• Lager: nicht enthalten
