Bürstenloser Drehmomentmotor CWFL07613-08530NW48-S000

Synchron3-Phasen48 V

Übersicht

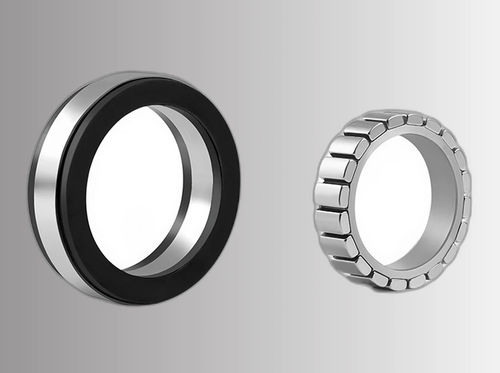

Das CWFL07613-08530NW48-S000 ist ein rahmenloses Drehmoment-Motor-Kit φ76 mm der A-Serie mit einem schlanken Statorpaket von 13 mm und einer großen Bohrung Ø 38 mm. Die große zentrale Öffnung ermöglicht das Durchführen von Kabelbündeln, Pneumatikleitungen oder Lichtwellenleitern durch die Drehachse ohne Erhöhung des Außendurchmessers. Der 16-Pol 3-phasen PMSM liefert 0,85 N·m Nenn- und 2,55 N·m Spitzenmoment bei 3000 U/min mit 48 VDC und bietet sehr gleichmäßiges Drehmoment bei niedriger Drehzahl für kollaborative Roboter-Handgelenke, Hohlwellen-Drehtische und kompakte medizinische Portal-Systeme.

Wesentliche Merkmale

• φ76 mm Stator-Außendurchmesser mit 13 mm schlankem Paket (A-Serie) für axial beschränkte Bauweisen
• 0,85 N·m Nenn- / 2,55 N·m Spitzenmoment @ 3000 U/min bei 48 VDC
• 16-Pol 3-Phasen PMSM für ruhigen Betrieb bei niedrigen Drehzahlen
• Isolationsklasse F (155 °C); optionale Hall- und Temperatur-Sensoren
• Anpassbares Statorpaket, Bohrungs-Ø und Wicklung ohne Mindestbestellmenge

Kurzspezifikationen
Nennspannung — 48 VDC
Nennmoment — 0,85 N·m
Spitzenmoment — 2,55 N·m
Nennspeed — 3000 U/min
Nennleistung — 267 W
Stator Ø — φ76 mm

Elektrische Spezifikationen (48 VDC)
Modell — CWFL07613-08530NW48-S000
Nennspannung — 48 VDC
Nennstrom — 7,8 A
Spitzenstrom (instantan) — 23,3 A
Nennausgangsleistung — 267 W
Nennspeed — 3000 U/min
Nennmoment — 0,85 N·m
Spitzenmoment (instantan) — 2,55 N·m
Back-EMF-Konstante (Ke) — 7,6 Vrms/krpm
Drehmomentkonstante (Kt) — 0,1093 N·m/A
Rotorinertie — 3,54 × 10⁻⁵ kg·m²
Polanzahl — 16
Isolationsklasse — F (155 °C)
Gewicht — 0,33 kg
Betriebsumgebung — −20 °C bis +40 °C; Luftfeuchte ≤ 90% RF

Abmessungsparameter
Ls (Statorpaket-Länge) — 12,6 mm
Lr (Rotorlänge) — 15,6 mm
ØD (Stator Ø) — 76 mm
Ød (Bohrungs-Ø, H7) — 38 mm
ØA min — 51,2 mm
ØB max — 72,6 mm
ØC max (beide Enden) — 75 mm
E max — 6 mm
F max — 10 mm

Verdrahtung & Sensoroptionen
Versorgungsleitungen — 3 Leiter (U/V/W), L = 200 mm, TEFLON-Isolierung; U — Rot, V — Weiß, W — Schwarz
Hall-Sensor (optional) — 5 Leiter: Vcc, GND, HA (Grün), HB (Blau), HC (Weiß) — L = 200 mm, TEFLON
Temperatursensor (optional) — 2 Leiter: + (Orange), − (Gelb) — L = 200 mm, TEFLON
Lager — Nicht enthalten; Lager wird von der Wirtsstruktur gestellt

Verfügbare Spannungsvarianten
24 VDC — Wicklungsparameter für dieses Angebot nicht angegeben
36 VDC — Wicklungsparameter für dieses Angebot nicht angegeben
48 VDC — CWFL07613-08530NW48-S000: 7,8 A Nenn, 23,3 A Spitze, Ke = 7,6 Vrms/krpm, Kt = 0,1093 N·m/A
Individuell — Paketdicke, Bohrungs-Ø, Wicklung und Sensortyp anpassbar; Parameter variieren

Technische Merkmale / Spezifikationen

• Serie — CWFL φ76mm-A (Schlankes Paket)
• Modellbeispiel — CWFL07613-08530NW48-S000
• Stator Ø — 76 mm
• Bohrungs-Ø (H7) — 38 mm
• Statorpaket-Länge (Ls) — 12,6 mm
• Rotorlänge (Lr) — 15,6 mm
• Nennspannung — 48 VDC
• Nennstrom — 7,8 A
• Spitzenstrom — 23,3 A
• Nennmoment — 0,85 N·m
• Spitzenmoment — 2,55 N·m
• Nennspeed — 3000 U/min
• Nennleistung — 267 W
• Drehmomentkonstante (Kt) — 0,1093 N·m/A
• Back-EMF-Konstante (Ke) — 7,6 Vrms/krpm
• Polanzahl — 16
• Rotorinertie — 3,54 × 10⁻⁵ kg·m²
• Isolationsklasse — F (155 °C)
• Gewicht — 0,33 kg
• Betriebstemperatur — −20 °C bis +40 °C; Luftfeuchte ≤ 90% RF
