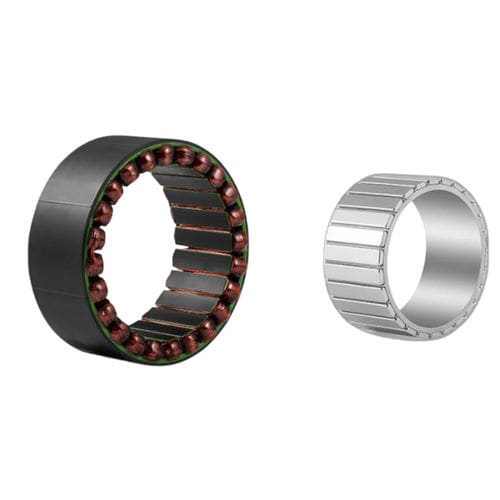

Synchron-Drehmomentmotor CWFL13226-35030NW48-S000

3-Phasen48 VPermanentmagnet

Übersicht
Das CWFL13226-35030NW48-S000 ist das größte Modell der CWFL-Serie – ein rahmenloses Drehmomentmotor-Kit mit Ø132 mm, das bei 48 VDC 3,50 N·m Nennmoment und 10,50 N·m Spitzenmoment bei 3000 U/min liefert. Das 16‑Pol‑3‑Phasen‑PMSM‑Design bietet sehr hohes Drehmoment für anspruchsvolle Direktantriebsanwendungen wie Basisgelenke von Industrierobotern, schwere Drehtische und große Unterwasserantriebe.

Wesentliche Merkmale

• Stator-Außendurchmesser Ø132 mm – größter CWFL‑Durchmesser für maximales Drehmoment
• 3,50 N·m Nenn‑ / 10,50 N·m Spitzenmoment bei 3000 U/min und 48 VDC
• 16‑Pol 3‑Phasen PMSM mit sinusförmiger Gegen‑EMK für ruhigen FOC‑Regelbetrieb
• Isolationsklasse F (155 °C); optional Hall‑Sensor + Temperatursensor
• Anpassbarer Statoraufbau, Bohrungsdurchmesser und Wicklung — keine Mindestbestellmenge

Schnellübersicht
Nennspannung | 48 VDC
Nennmoment | 3,50 N·m
Spitzenmoment | 10,50 N·m
Nenn‑Drehzahl | 3000 U/min
Nennleistung | 1099 W
Stator‑Ø | φ132 mm

Elektrische Spezifikationen (48 VDC)
Parameter | Wert
Modell | CWFL13226-35030NW48-S000
Nennspannung | 48 VDC
Nennstrom | 32,9 A
Spitzenstrom (instantan) | 98,7 A
Nennausgangsleistung | 1099 W
Nenn‑Drehzahl | 3000 U/min
Nennmoment | 3,50 N·m
Spitzenmoment (instantan) | 10,50 N·m
Gegen‑EMK‑Konstante (Ke) | 7,4 Vrms/krpm
Drehmomentkonstante (Kt) | 0,1064 N·m/A
Rotorträgheitsmoment | 5,18 × 10⁻⁴ kg·m²
Polzahl | 16
Isolationsklasse | F (155 °C)
Gewicht | 2,1 kg
Betriebsumgebung | −20 °C bis +40 °C; Luftfeuchte ≤ 90 % RH

Dimensionale Parameter
Parameter | Wert
Ls (Statorpaket‑Länge) | 25,9 mm
Lr (Rotorlänge) | 28,9 mm
ØD (Stator‑Ø) | 132 mm
Ød (Bohrungs‑ID, H7) | 57 mm
ØA min | 81 mm
ØB max | 124,8 mm
ØC max (beide Enden) | 129 mm
E max | 8 mm
F max | 12 mm

Kabel & Sensoroptionen
Parameter | Wert
Leitungen Versorgung | 3 Leiter (U/V/W), L = 200 mm, TEFLON‑Isolierung; U — Rot, V — Weiß, W — Schwarz
Hall‑Sensor (optional) | 5 Leiter: Vcc, GND, HA (Grün), HB (Blau), HC (Weiß) — L = 200 mm, TEFLON
Temperatursensor (optional) | 2 Leiter: + (Orange), − (Gelb) — L = 200 mm, TEFLON
Lager | Nicht enthalten — Lager wird von der Wirtsstruktur bereitgestellt

Verfügbare Spannungsvarianten
48 VDC | CWFL13226-35030NW48-S000: 32,9 A Nennstrom, 98,7 A Spitze, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000: Wicklungsparameter nicht aufgeführt
72 VDC | CWFL13226-35030NW72-S000: Wicklungsparameter nicht aufgeführt
Maßgeschneidert | Paketdicke, Bohrungs‑ID, Wicklung, Sensortyp — konfigurierbare Parameter (nicht gelistet)

Maßzeichnung & Leistungsdiagramme
Maßzeichnung und Drehmoment‑Drehzahl‑Kennlinien werden als Produktbilder bereitgestellt für die mechanische Integration und Leistungsbewertung (Bilder zeigen Layout, Montageabstände und Drehmoment‑Drehzahl‑Kurven).

Technische Daten

• Serie: CWFL φ132 mm
• Modell (Beispiel): CWFL13226-35030NW48-S000
• Nennspannung: 48 VDC
• Nennmoment: 3,50 N·m
• Spitzenmoment: 10,50 N·m
• Nenn‑Drehzahl: 3000 U/min
• Nennleistung: 1099 W
• Gegen‑EMK‑Konstante (Ke): 7,4 Vrms/krpm
• Drehmomentkonstante (Kt): 0,1064 N·m/A
• Polzahl: 16
• Rotorträgheitsmoment: 5,18 × 10⁻⁴ kg·m²
• Isolationsklasse: F (155 °C)
• Gewicht: 2,1 kg
• Stator‑Ø: φ132 mm
• Bohrungs‑ID (H7): 57 mm
• Betriebsumgebung: −20 °C bis +40 °C; Luftfeuchte ≤ 90 % RH
• Kabel: 3 Versorgungsleiter (U/V/W) TEFLON; optional Hall‑ und Temperatursensoren
