Synchron-Drehmomentmotor CWFL06020-06530NW48-S000

3-Phasen48 Vframeless

Übersicht

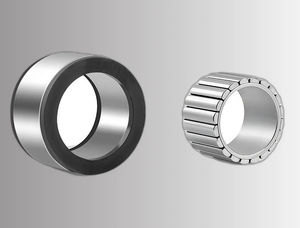

Das CWFL06020-06530NW48-S000 ist ein rahmenloses Drehmomentmotor-Kit φ60 mm der B‑Serie (Long Stack) mit einem Nennmoment von 0,65 N·m und einem Spitzenmoment von 1,95 N·m bei 3000 U/min und 48 V DC. Der 20 mm Stator‑Stack (B‑Serie) bietet eine höhere Drehmomentausbeute im Vergleich zur schlanken A‑Serie und eignet sich für Direktantriebe von Drehtischen, kollaborative Roboter-Schultergelenke und industrielle Gimbalsysteme.

Hauptmerkmale

• φ60 mm Stator-Außendurchmesser, 20 mm Stack (B‑Serie) für höhere Drehmomentdichte
• 0,65 N·m Nenn- / 1,95 N·m Spitzenmoment bei 3000 U/min und 48 V DC
• 3‑phasen PMSM mit sinusförmiger Gegen-EMK für ruhige FOC-Servosteuerung
• Isolationsklasse F (155 °C); optional Hall‑Sensor und Temperatursensor
• Anpassbares Stator‑Stack, Bohrungsdurchmesser und Wicklung; keine Mindestabnahme für kundenspezifische Optionen

Schnellübersicht
Nennspannung: 48 V DC
Nennmoment: 0,65 N·m
Spitzenmoment: 1,95 N·m
Nenn­drehzahl: 3000 U/min
Nennleistung: 204 W
Stator Ø: φ60 mm

Elektrische Daten (48 V DC)
Modell: CWFL06020-06530NW48-S000
Nennspannung: 48 V DC
Nennstrom: 6,1 A
Spitzenstrom (instantan): 18,3 A
Nennausgangsleistung: 204 W
Nenn­drehzahl: 3000 U/min
Nennmoment: 0,65 N·m
Spitzenmoment (instantan): 1,95 N·m
Gegen-EMK Konstante (Ke): 7,4 Vrms/krpm
Drehmomentkonstante (Kt): 0,1064 N·m/A
Rotorträgheitsmoment: 1,46 × 10⁻⁵ kg·m²
Polzahl: 10
Isolationsklasse: F (155 °C)
Gewicht: 0,34 kg
Betriebsumgebung: −20 °C bis +40 °C; Luftfeuchte ≤ 90 % RH

Maße
Ls (Stator-Stack-Länge): 19,6 mm
Lr (Rotorlänge): 22,6 mm
ØD (Stator Ø außen): 60 mm
Ød (Bohrungs-Ø, H7): 22 mm
ØA min: 36,2 mm
ØB max: 55,6 mm
ØC max (beide Enden): 59 mm
E max: 5,9 mm
F max: 9,9 mm

Kabel & Sensoroptionen
Versorgungsleitungen: 3 Leiter (U/V/W), L = 200 mm, TEFLON‑Isolation; U — Rot, V — Weiß, W — Schwarz
Hall‑Sensor (optional): 5 Leiter — Vcc, GND, HA (Grün), HB (Blau), HC (Weiß) — L = 200 mm, TEFLON
Temperatursensor (optional): 2 Leiter — + (Orange), − (Gelb) — L = 200 mm, TEFLON
Lager: nicht enthalten — Lager wird von der Wirtsstruktur bereitgestellt

Verfügbare Spannungskonfigurationen
12 V DC: Wicklungsparameter auf der Seite nicht aufgeführt
24 V DC: Wicklungsparameter auf der Seite nicht aufgeführt
48 V DC: CWFL06020-06530NW48-S000 — 6,1 A Nenn, 18,3 A Spitze, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
kundenspezifisch: Stack‑Dicke, Bohrungs‑Ø, Wicklung, Sensortyp konfigurierbar

Maßbild & Leistungsbilder
Maßbild und Drehmoment‑Geschwindigkeits‑Kennlinienbilder sind auf der Produktseite für die mechanische Integration und Leistungsreferenz verfügbar.

Technische Daten

• Serie / Modellfamilie: CWFL φ60mm-B (Long Stack)
• Konkretes Modell: CWFL06020-06530NW48-S000
• Nennspannung: 48 V DC
• Nennstrom: 6,1 A
• Spitzenstrom: 18,3 A (instantan)
• Nennmoment: 0,65 N·m
• Spitzenmoment: 1,95 N·m
• Nenn­drehzahl: 3000 U/min
• Nennausgangsleistung: 204 W
• Gegen-EMK Konstante (Ke): 7,4 Vrms/krpm
• Drehmomentkonstante (Kt): 0,1064 N·m/A
• Rotorträgheitsmoment: 1,46 × 10⁻⁵ kg·m²
• Polzahl: 10
• Isolationsklasse: F (155 °C)
• Stator Ø: 60 mm
• Stator‑Stack‑Länge (Ls): 19,6 mm
• Rotorlänge (Lr): 22,6 mm
• Bohrungs‑Ø (Ød, H7): 22 mm
• Gewicht: 0,34 kg
• Betriebsumgebung: −20 °C bis +40 °C; Luftfeuchte ≤ 90 % RH
• Kabel: 3 Versorgungsleiter (U/V/W), TEFLON‑isoliert, L = 200 mm
• Optionale Sensoren: Hall (5 Leiter), Temperatur (2 Leiter)
• Lager: nicht enthalten (vom Host bereitzustellen)
