Synchron-Drehmomentmotor CWFL03820-01430NW48-S000

dreiphasig48 VPermanentmagnet

Produktübersicht

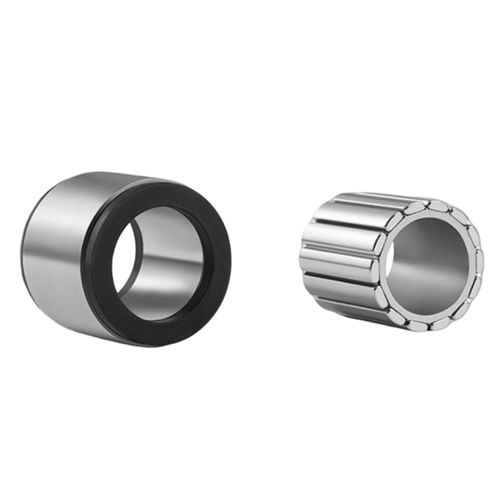

Das CWFL03820-01430NW48-S000 ist ein kompaktes φ37,5 mm rahmenloses Drehmoment-Motorkit, das als separater Stator und Rotor zur direkten Integration in die Trägerstruktur geliefert wird. Für platzsparende Direct-Drive-Anwendungen ausgelegt, bietet es ein Nennmoment von 0,14 N·m und ein Spitzenmoment von 0,42 N·m bis zu 3000 U/min bei 48 VDC Versorgung. Der 8-polige, 3-phasige PMSM mit sinusförmiger Gegen-EMK ist für FOC-Servo-Regelung optimiert. Isolationsklasse F (155 °C) ermöglicht zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen wie kollaborativen Roboter-Gelenken, Gimbal-Aktuatoren und Präzisions-Drehtischen.

Wesentliche Merkmale

• Rahmenloses Kit: Stator + Rotor für direkte Montage in der Trägerstruktur
• φ37,5 mm Stator-Außendurchmesser — kleinster Durchmesser der CWFL-Serie für kompakte Gelenkkonstruktionen
• Nennmoment 0,14 N·m / Spitzenmoment 0,42 N·m bei 3000 U/min (48 VDC)
• 8-poliger, 3-phasiger PMSM mit sinusförmiger Gegen-EMK für ruhige FOC-Steuerung
• Isolationsklasse F (155 °C); Hall- und Temperatursensoren optional
• Individuell anpassbar: Statorpaketlänge, Bohrungsdurchmesser, Wicklung; keine MOQ

Schnellübersicht
Modell: CWFL03820-01430NW48-S000
Nennspannung: 48 VDC
Nennmoment: 0,14 N·m
Spitzenmoment: 0,42 N·m
Nennspeed: 3000 U/min
Nennleistung: 44 W
Stator OD: φ37,5 mm
Gewicht: 0,13 kg

Elektrische Daten (48 VDC)
Nennspannung: 48 VDC
Nennstrom: 1,4 A
Spitzenstrom (instantan): 4,2 A
Nennausgangsleistung: 44 W
Back-EMF (Ke): 7 Vrms/krpm
Drehmomentkonstante (Kt): 0,1007 N·m/A
Pole: 8
Rotorträgheit: 2,57 × 10⁻⁶ kg·m²
Isolationsklasse: F (155 °C)

Abmessungsparameter
Statorpaketlänge (Ls): 19,6 mm
Rotorlänge (Lr): 22,6 mm
Stator OD (ØD): 37,5 mm
Bohrungs-Ø (Ød, H7): 12 mm
ØA min: 23,6 mm
ØB max: 34,5 mm
ØC max (beide Enden): 36,5 mm
E max: 5,5 mm
F max: 9,5 mm

Kabel & Sensoroptionen
Versorgungsleitungen: 3 Leiter (U/V/W), L = 200 mm, TEFLON-Isolierung; U — Rot, V — Weiß, W — Schwarz
Hall-Sensor (optional): 5 Leiter — Vcc, GND, HA (Grün), HB (Blau), HC (Weiß); L = 200 mm, TEFLON
Temperatursensor (optional): 2 Leiter — + (Orange), − (Gelb); L = 200 mm, TEFLON
Lager: nicht enthalten — Lager wird von der Trägerstruktur gestellt

Verfügbare Spannungsvarianten
12 VDC: CWFL03820-01430NW12-S000 — Nenn 5,1 A, Spitze 15,4 A, Ke = 1,9 Vrms/krpm, Kt = 0,0273 N·m/A
24 VDC: CWFL03820-01430NW24-S000 — Nenn 2,7 A, Spitze 8,1 A, Ke = 3,6 Vrms/krpm, Kt = 0,0518 N·m/A
48 VDC: CWFL03820-01430NW48-S000 — Nenn 1,4 A, Spitze 4,2 A, Ke = 7 Vrms/krpm, Kt = 0,1007 N·m/A
Customer options: Paketdicke, Bohrungs-Ø, Wicklung, Sensortyp auf Anfrage konfigurierbar

Abbildungen
Maßzeichnung und Drehmoment-Drehzahl-Kennlinien sind in den Produktabbildungen verfügbar.

Technische Daten

• Serie: CWFL φ37,5 mm
• Modell: CWFL03820-01430NW48-S000
• Nennspannung: 48 VDC
• Nennmoment: 0,14 N·m
• Spitzenmoment: 0,42 N·m
• Nennspeed: 3000 U/min
• Nennleistung: 44 W
• Nennstrom: 1,4 A; Spitzenstrom: 4,2 A
• Ke: 7 Vrms/krpm; Kt: 0,1007 N·m/A
• Pole: 8; Rotorträgheit: 2,57 × 10⁻⁶ kg·m²
• Isolationsklasse: F (155 °C)
• Stator OD: 37,5 mm; Bohrung (H7): 12 mm
• Gewicht: 0,13 kg
• Betriebsbereich: −20 °C bis +40 °C; Luftfeuchte ≤ 90% RH
• Optionale Sensoren: Hall (5-Leiter), Temperatur (2-Leiter)
