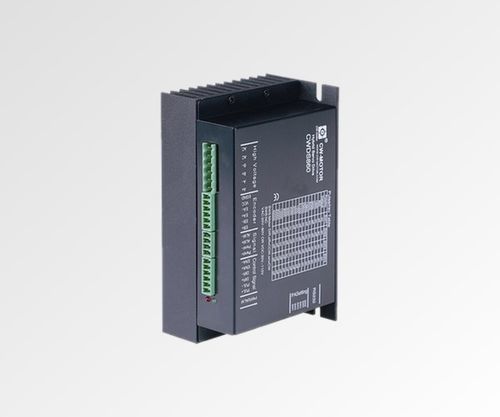

Zweiphasen-Servoregler CWDS860

2-Phasen-SchrittEncoderservogesteuert

Produktübersicht
Der CWDS860 ist ein 2‑Phasen Schrittmotor-Servotreiber mit geschlossenem Regelkreis und liefert bis zu 8,0 A Ausgangsstrom. Unterstützte Eingangsspannung: flexibel AC/DC (20–60 VAC oder 24–90 VDC). Das kompakte Gehäuse 150 x 99 x 48 mm bietet verbesserte Wärmeableitung für dauerhaften Betrieb bei hohem Drehmoment. DSP-basierte Steuerung mit Vektoralgorithmus ermöglicht präzise Positionierung und verbesserte dynamische Reaktion.

Wesentliche Merkmale

• Geschlossener Regelkreis — verhindert Schrittfehlers
• Flexibler AC/DC Eingangsbereich: 20–60 VAC oder 24–90 VDC
• Ausgangsstrom bis zu 8,0 A
• 32‑bit DSP mit Vektorregelung
• Ungefähr 30% Geschwindigkeitsverbesserung
• Kompaktes Gehäuse 150 x 99 x 48 mm

Schnellspezifikationen

• Phase: 2
• Ausgangsstrom: 8,0 A
• Eingangsspannung: 20–60 VAC oder 24–90 VDC
• Mikroschrittauflösung: 51200 Schritte/U
• Gewicht (Kurzangabe): 0,575 kg
• Abmessungen: 150 x 99 x 48 mm

Elektrische Spezifikationen (Tabelle)
Eingangsspannung — 20–60 VAC oder 24–90 VDC
Ausgangsstrom — 0–8 A
Encoder-Auflösung — 1000 PPR
Steuersignal — Pulse/Direction oder CW/CCW
Impulsfrequenz — 0–200 kHz
Prozessor — 32‑bit DSP mit Vektorsteuerung
Abmessungen — 150 x 99 x 48 mm
Gewicht (vollständige Spezifikationen) — 0,7 kg

Mechanische Zeichnung
Mechanische Zeichnung für das Modell CWDS860 verfügbar (Befestigungspunkte und Maßangaben).

Technische Spezifikationen

• Modell: CWDS860
• Hersteller / Marke: NEOTON MOTOR
• Antriebstyp: 2‑Phasen Schrittmotor-Servotreiber mit geschlossenem Regelkreis
• Maximaler Ausgangsstrom: 8 A
• Eingangsspannung: 20–60 VAC oder 24–90 VDC
• Mikroschrittauflösung: 51200 Schritte/U
• Encoder-Auflösung: 1000 PPR
• Steuersignaltypen: Pulse/Direction oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32‑bit DSP mit Vektorregelungsalgorithmus
• Leistungsangabe: ≈30% Geschwindigkeitsverbesserung (wie angegeben)
• Gehäuseabmessungen: 150 x 99 x 48 mm
• Gewicht (Kurzangabe): 0,575 kg
• Gewicht (vollständige Spezifikationen): 0,7 kg
• Gehäuse sorgt für verbesserte Wärmeableitung bei hochdrehmomentigen Anwendungen
• Enthält mechanische Zeichnung zur Montage- und Maßreferenz
