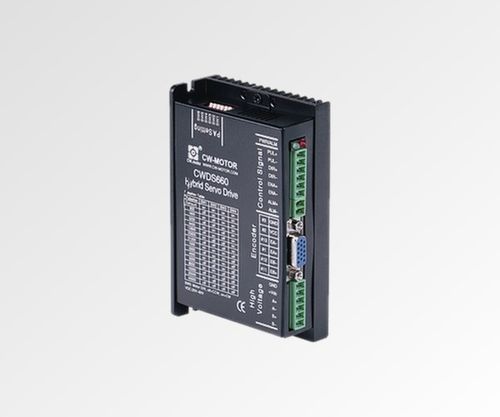

DC-Servoregler CWDS660

Zweiphasen2-Phasen-SchrittEncoder

Produktübersicht
Der CWDS660 ist ein 2‑Phasen Closed‑Loop Stepper‑Servotreiber, entwickelt, um die Einschränkungen von Open‑Loop Schrittmotorsystemen zu beseitigen. Er unterstützt bis zu 6 A bei 20‑60 VDC und verwendet einen 32‑Bit DSP mit Vektorregelung, um verlorene Schritte zu verhindern, die Wärmeentwicklung zu reduzieren und die Geschwindigkeit um etwa 30 % zu steigern. Werkseitige Vektoreinstellung macht parametrierende Feinabstimmung überflüssig.

Wichtige Merkmale

• Closed‑Loop Steuerung — keine verlorenen Schritte
• 32‑Bit DSP mit Vektorregelungs‑Algorithmus
• Ca. 30 % höhere Geschwindigkeit gegenüber Open‑Loop
• Verringerte Wärmeentwicklung
• Keine Parametereinstellung erforderlich
• Kompaktes Gehäuse 118 x 75 x 34 mm

Schnellübersicht

• Phase: 2
• Ausgangsstrom (A): 0–6,0 (bis 6 A spezifiziert)
• Eingangsspannung (VDC): 20–60
• Microstep-Auflösung: 51.200 Schritte/Umdrehung
• Encoder‑Auflösung: 1000 PPR
• Gewicht: 0,255–0,3 kg
• Abmessungen (mm): 118 x 75 x 34

Elektrische Spezifikationen
Eingangsspannung: 20–60 VDC
Ausgangsstrom: 0–6 A
Encoder‑Auflösung: 1000 PPR
Steuersignal: Pulse/Direction oder CW/CCW
Pulsfrequenz: 0–200 kHz
Prozessor: 32‑Bit DSP
Abmessungen: 118 x 75 x 34 mm
Gewicht: 0,255–0,3 kg

Mechanische Zeichnung
Mechanische Zeichnung für den CWDS660 verfügbar (Abbildung/Diagramm auf der Produktseite).

Eigenschaften / technische Spezifikationen

• Modell: CWDS660
• Phase: 2
• Eingangsspannung: 20–60 VDC
• Ausgangsstrom: 0–6 A (bis 6 A spezifiziert)
• Microstep‑Auflösung: 51.200 Schritte/Umdrehung
• Encoder‑Auflösung: 1000 PPR
• Steuersignaltypen: Pulse/Direction oder CW/CCW
• Maximale Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP
• Leistung: ≈ 30 % Geschwindigkeitssteigerung gegenüber Open‑Loop, reduzierte Wärmeentwicklung
• Gehäuse / Abmessungen: 118 x 75 x 34 mm
• Gewicht: angegeben mit 0,255 kg (Produktkarte) und 0,3 kg (vollständige Spezifikationen)
• Keine Parametereinstellung erforderlich (Werks-/Vektor‑Tuning)
