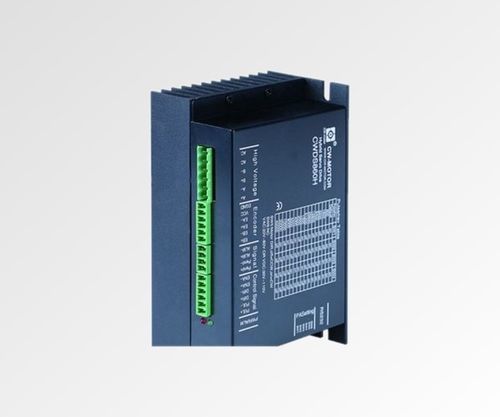

DC-Servoregler CWDS860H

ACZweiphasen2-Phasen-Schritt

Produktüberblick
Der CWDS860H ist ein 2‑Phasen Schrittmotor-Servotreiber mit geschlossenem Regelkreis, unterstützt bis zu 8 A und eine breite Eingangsspannung (20–90 VAC oder 24–110 VDC). Das Gehäuse 108 x 100 x 60 mm verbessert die Wärmeableitung für industrielle Closed‑Loop-Bewegungssteuerungsanwendungen.

Wesentliche Merkmale

• Geschlossener Regelkreis — keine verlorenen Schritte
• Breiter Spannungsbereich: 20–90 VAC oder 24–110 VDC
• Ausgangsstrom: 8 A
• 32‑Bit DSP mit Vektorregelungsalgorithmus
• Ca. 30 % höhere Geschwindigkeit gegenüber der Vorgängergeneration
• Kompaktes Gehäuse 108 x 100 x 60 mm

Schnellübersicht / Kurzspezifikationen
Phasen — 2
Ausgangsstrom (A) — 0–8.0
Eingangsspannung — 20–90 VAC oder 24–110 VDC
Microstep — 51200 Schritte/Umdrehung
Abmessungen (mm) — 108 x 100 x 60
Steuersignal — Impuls / Richtung

Vollständige Spezifikationen
Eingangsspannung — 20–90 VAC oder 24–110 VDC
Ausgangsstrom — 0–8 A
Encoder-Auflösung — 1000 PPR
Steuersignal — Impuls/Richtung oder CW/CCW
Impulsfrequenz — 0–200 kHz
Prozessor — 32‑Bit DSP
Abmessungen — 108 x 100 x 60 mm
Gewicht — 0.9 kg

Mechanische Zeichnung
Mechanische Zeichnung zur Montage- und Größenreferenz verfügbar (Gehäuse 108 x 100 x 60 mm).

Technische Daten

• Modell: CWDS860H
• Marke: NEOTON MOTOR
• Typ: 2‑Phasen Schrittmotor-Servotreiber mit geschlossenem Regelkreis
• Ausgangsstrom: bis zu 8.0 A
• Eingangsspannung: 20–90 VAC oder 24–110 VDC
• Microstepping: 51200 Schritte/Umdrehung
• Encoder-Auflösung: 1000 PPR
• Steuersignale: Impuls/Richtung oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP mit Vektorregelungsalgorithmus
• Leistung: ~30 % Geschwindigkeitssteigerung vs. Vorgängergeneration
• Gehäuseabmessungen: 108 x 100 x 60 mm
• Gewicht: 0.9 kg
