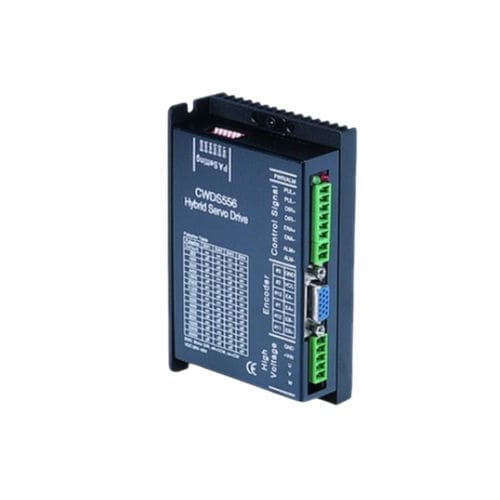

Dreiphasiger Servoregler CWDS556

3-Phasen-Schritt20-54 Vkompakt

Übersicht
Der CWDS556 ist ein 3‑Phasen Closed‑Loop Schrittmotor‑Servo‑Treiber und liefert bis zu 5,6 A bei 20–50 V DC. Er kombiniert 3‑Phasen geschlossenen Regelkreis mit DSP- und Vektorsteuerung für ruhigen Lauf, hohe Positionierzuverlässigkeit und das Vermeiden von verpassten Schritten. Kompaktes Gehäuse (118 x 75 x 34 mm) zur einfachen Integration in industrielle Steuergehäuse.

Wesentliche Merkmale

• 3‑Phasen Closed‑Loop Steuerung für stabile, gleichmäßige Bewegung
• Vermeidet verpasste Schritte und verbessert die Positionsgenauigkeit
• Bis zu 5,6 A Ausgangsstrom
• 32‑Bit DSP mit Vektorregelungsalgorithmus
• Bis zu 30 % höhere Drehzahlleistung gegenüber vergleichbaren Treibern
• Kompaktes Gehäuse 118 x 75 x 34 mm

Schnellspezifikationen

• Phasen: 3
• Ausgangsstrom (A): bis zu 5,6
• Eingangsspannung (VDC): 20 – 50
• Microstep-Auflösung: 51.200 Schritte/U
• Encoder-Auflösung: 1000 PPR
• Gewicht: 0,255 kg (Produktkarte) / 0,3 kg (vollständige Spezifikationstabelle)
• Abmessungen (mm): 118 x 75 x 34

Elektrische Spezifikationen
Eingangsspannung — 20–50 VDC
Ausgangsstrom — 0–5,6 A
Anzahl der Phasen — 3
Encoder-Auflösung — 1000 PPR
Steuersignal — Pulse/Direction oder CW/CCW
Pulsfrequenz — 0–200 kHz
Prozessor — 32‑Bit DSP (DSP + Vektorsteuerung)
Microstep — 51.200 Schritte/U
Abmessungen — 118 x 75 x 34 mm
Gewicht — 0,255–0,3 kg (je nach Quelle)

Mechanische Zeichnung
Mechanische Zeichnung für CWDS556 verfügbar, mit Abmessungen und Befestigungsdetails für Schaltschrank‑ oder Chassismontage.

Eigenschaften / Technische Spezifikationen

• Eingangsspannung: 20–50 VDC
• Ausgangsstrom: bis zu 5,6 A
• Anzahl der Phasen: 3
• Encoder-Auflösung: 1000 PPR
• Steuersignal: Pulse/Direction oder CW/CCW
• Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP mit Vektorregelung
• Microstep-Auflösung: 51.200 Schritte/U
• Abmessungen: 118 x 75 x 34 mm
• Gewicht: 0,255 kg (Produktkarte) / 0,3 kg (Spezifikationstabelle)
