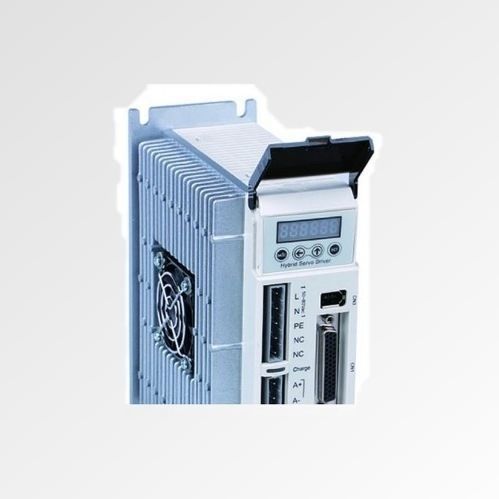

Zweiphasen-Servoregler SS880L

ACDCSchritt

Produktübersicht
Der SS880L ist ein geschlossener 2‑Phasen Schrittmotor-Servotreiber, ausgelegt für durchgehenden industriellen Betrieb. Er unterstützt bis zu 8 A Ausgangsstrom und akzeptiert AC- oder DC-Versorgung (20–90 VAC oder 24–110 VDC). Das große Gehäuse 180 × 140 × 70 mm verbessert die Wärmeableitung. Mit 32‑Bit‑DSP und Vektorregelungsalgorithmus bietet er präzise geschlossene Regelung und gesteigerte Drehzahlleistung.

Wesentliche Merkmale

• Geschlossener Regelkreis — keine ausgelassenen Schritte
• Gehäuse 180 × 140 × 70 mm zur Wärmeableitung
• Flexible AC/DC-Eingänge: 20–90 VAC oder 24–110 VDC
• Bis zu 8 A Ausgangsstrom
• 32‑Bit DSP mit Vektorregelungsalgorithmus
• Ca. 30% Geschwindigkeitsverbesserung gegenüber Vorgängergeneration

Schnellübersicht

• Phasen: 2
• Ausgangsstrom: 0–8 A
• Eingangsspannung: 20–90 VAC oder 24–110 VDC
• Microstep: 51200 Schritte/U
• Gewicht (Kurzangabe): 1,12 kg
• Abmessungen: 180 × 140 × 70 mm

Elektrische Spezifikationen

• Eingangsspannung: 20–90 VAC oder 24–110 VDC
• Ausgangsstrombereich: 0–8 A
• Encoder-Auflösung: 1000 PPR
• Steuersignal: Pulse/Direction oder CW/CCW
• Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP
• Microstepping: 51200 Schritte/U

Mechanische Zeichnung
Die mechanische Zeichnung (Mechanical Drawing -- SS880L) ist auf der Produktseite verfügbar.

Technische Daten

• Modell: SS880L
• Typ: 2‑Phasen geschlossener Schrittmotor-Servotreiber
• Phasen: 2
• Eingangsspannung: 20–90 VAC oder 24–110 VDC
• Ausgangsstrom: bis zu 8 A (0–8 A)
• Microstep: 51200 Schritte/U
• Encoder-Auflösung: 1000 PPR
• Steuersignal: Pulse/Direction oder CW/CCW
• Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP mit Vektorregelungsalgorithmus
• Gehäuse / Abmessungen: 180 × 140 × 70 mm
• Gewicht: 1,12 kg (Kurzangabe) und 1,5 kg (vollständige Spezifikation)
• Leistungshinweis: ~30% Geschwindigkeitsverbesserung gegenüber Vorgängergeneration
