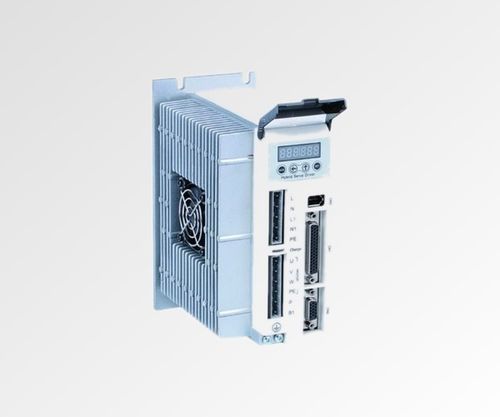

3-Phasen-Servoregler SS1106

SchrittClosed-Loop

Produktübersicht
Der SS1106 ist ein 3-Phasen Stepper-Servo-Treiber mit geschlossenem Regelkreis und Netzspannungseingang (70–130 VAC) in einem Gehäuse von 180 x 140 x 70 mm. Er unterstützt bis zu 6 A Ausgangsstrom und liefert präzisen 3-Phasen Closed-Loop-Betrieb, geeignet für industrielle Automatisierungssysteme mit AC-Versorgung.

Wesentliche Merkmale

• 3-Phasen Closed-Loop-Regelung
• Netzeingang (70–130 VAC)
• Gehäuse 180 x 140 x 70 mm
• Max. Ausgangsstrom 6 A
• 32-Bit-DSP mit Vektorregelungsalgorithmus
• ~30% Geschwindigkeitsverbesserung gegenüber Vorgängergeneration

Schnellübersicht

• Phasen: 3
• Ausgangsstrom (A): 6.0
• Eingangsspannung (VAC): 70–130
• Microstep-Auflösung: 51200 Schritte/Umdrehung
• Abmessungen (mm): 180 x 140 x 70
• Steuersignal: Puls/Richtung

Elektrische Angaben
Eingangsspannung: 70–130 VAC
Ausgangsstrom: 0–6 A
Anzahl Phasen: 3
Unterstützte Encoder-Auflösung: 1000 PPR
Steuersignal-Modi: Puls/Richtung oder CW/CCW
Pulsfrequenz: 0–200 kHz
Prozessor: 32-Bit-DSP
Abmessungen: 180 x 140 x 70 mm
Gewicht: 1,5 kg

Mechanik
Mechanische Zeichnung verfügbar, die Befestigungspunkte und Gehäuseabmessungen des SS1106 (180 x 140 x 70 mm) zeigt.

Funktionen / Technische Spezifikationen

• Modell: SS1106
• Typ: 3-Phasen Closed-Loop Stepper-Servo-Treiber
• Eingangsspannung: 70–130 VAC
• Max. Ausgangsstrom: 6 A
• Microstepping-Auflösung: 51200 Schritte/Umdrehung
• Unterstützte Encoder-Auflösung: 1000 PPR
• Steuersignal-Modi: Puls/Richtung oder CW/CCW
• Pulsfrequenzbereich: 0–200 kHz
• Prozessor: 32-Bit-DSP mit Vektorregelungsalgorithmus
• Leistung: ~30% Geschwindigkeitszuwachs vs Vorgängergeneration
• Gehäuseabmessungen: 180 x 140 x 70 mm
• Gewicht: 1,5 kg
