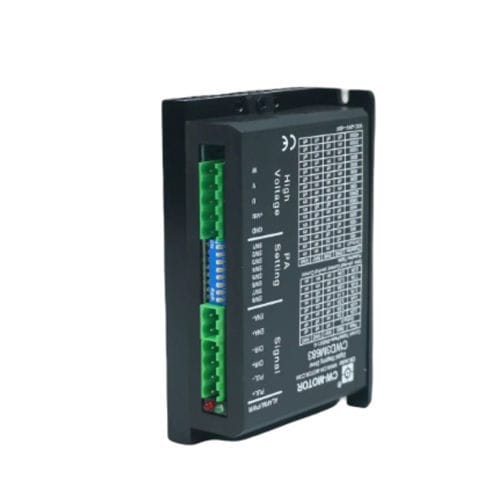

Schrittmotorantrieb CWD3M683

Niederspannungmit integriertem Controller

Produktübersicht
Der CWD3M683 ist ein 3-Phasen DSP Digital-Schrittmotortreiber mit einer Ausgangsstromunterstützung von 3,2–8,3 A und einer Eingangsspannung von 20–60 VDC. Die 3-Phasen-Topologie in Kombination mit einem 32-Bit-DSP-Prozessor und Anti-Resonanz-Regelung ermöglicht präzise und ruhige Bewegungen in kompakten Industrieumgebungen. Abmessungen: 118 x 75 x 34 mm.

Wichtige Merkmale

• 3-Phasen-Antrieb für sehr ruhige Bewegung
• 32-Bit-DSP-Prozessor mit Anti-Resonanz-Regelung
• Einstellbarer Ausgangsstrom: 3,2–8,3 A
• Online-adaptiver PID-Algorithmus für dynamische Anpassung
• 16 Microstep-Einstellungen bis zu 51.200 Schritte/Umdrehung
• Kompaktes Industriegehäuse (118 x 75 x 34 mm)

Schnellübersicht Spezifikationen

• Modell: CWD3M683
• Phase: 3
• Eingangsspannung: 20–60 VDC
• Ausgangsstrom: 3,2–8,3 A
• Microstep: bis zu 51.200 Schritte/Umdrehung (16 Einstellungen)
• Gewicht (Kurzinfo): 0,25 kg
• Abmessungen: 118 x 75 x 34 mm

Elektrische Spezifikationen

• Eingangsspannung: 20–60 VDC
• Ausgangsstrom: 3,2–8,3 A
• Anzahl der Phasen: 3
• Microstep-Einstellungen: 16 Einstellungen, bis zu 51.200 Schritte/Umdrehung
• Steuersignal: Pulse/Direction oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32-Bit DSP
• Abmessungen: 118 x 75 x 34 mm
• Gewicht (vollständige Tabelle): 0,3 kg

Mechanische Zeichnung
Die mechanische Zeichnung des Modells CWD3M683 ist auf der Produktseite verfügbar (siehe Bild und Maßblatt).

Technische Daten

• Modell: CWD3M683
• Phase: 3
• Eingangsspannung: 20–60 VDC
• Ausgangsstrom: 3,2–8,3 A
• Microstep-Einstellungen: 16 Einstellungen, bis zu 51.200 Schritte/Umdrehung
• Steuersignal-Modi: Pulse/Direction oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32-Bit DSP
• Anti-Resonanz und online-adaptiver PID-Algorithmus
• Abmessungen: 118 x 75 x 34 mm
• Gewicht (Kurzinfo): 0,25 kg; Gewicht (vollständige Tabelle): 0,3 kg
• Gehäuse: Kompaktes Industriegehäuse
