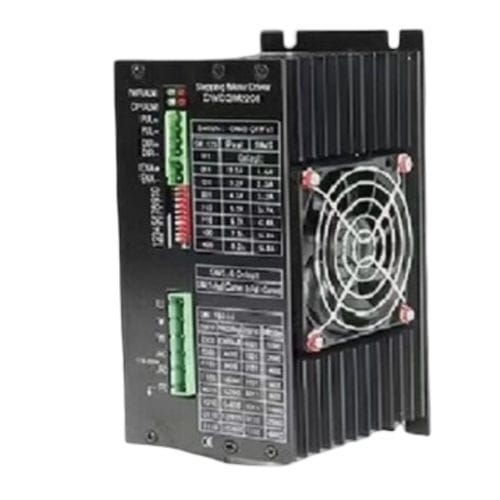

Schrittmotorantrieb CWD3M208

mit integriertem Controller

Übersicht
Der CWD3M208 ist ein 3‑Phasen DSP Digital-Schritttreiber für Netzbetrieb (110–220 VAC). Er unterstützt einen einstellbaren Ausgangsstrom von 2,2 bis 8,2 A und ist in einem großen Gehäuse 195 x 108 x 84 mm untergebracht, das eine effektive Wärmeableitung für Anwendungen mit hohem Drehmoment bietet.

Wichtige Merkmale

• 3‑Phasen-Antrieb für sehr gleichmäßige Bewegungen
• 32‑Bit‑DSP‑Prozessor mit Anti‑Resonanz
• Netzeingang (110–220 VAC)
• Einstellbarer Ausgangsstrom 2,2–8,2 A
• 16 Microstep‑Einstellungen bis zu 51.200 Schritte/Umdrehung
• Gehäuse 195 x 108 x 84 mm für verbesserte Kühlung

Kurzdaten
Phasen: 3
Ausgangsstrom (A): 2,2–8,2
Eingangsspannung (VAC): 110–220
Microstep: 51.200 Schritte/Umdrehung (16 Einstellungen)
Gewicht (kg): 1,3
Abmessungen (mm): 195 x 108 x 84

Elektrische Daten
Eingangsspannung: 110–220 VAC
Ausgangsstrom: 2,2–8,2 A
Anzahl der Phasen: 3
Microstep‑Einstellungen: 16 Einstellungen, bis zu 51.200 Schritte/Umdrehung
Steuersignal: Impuls/Richtung oder CW/CCW
Impulsfrequenz: 0–200 kHz
Prozessor: 32‑Bit DSP mit Anti‑Resonanz
Abmessungen: 195 x 108 x 84 mm
Gewicht: 1,3 kg

Mechanische Zeichnung
Mechanische Zeichnung verfügbar für Modell CWD3M208 (Referenzbild auf der Produktseite vorhanden).

Technische Daten

• Modell: CWD3M208
• Antriebsart: 3‑Phasen DSP Digital-Schritttreiber
• Eingangsspannung: 110–220 VAC
• Einstellbarer Ausgangsstrom: 2,2–8,2 A
• Microstepping: 16 wählbare Einstellungen; max. 51.200 Schritte/Umdrehung
• Steuerschnittstelle: Impuls/Richtung oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP mit Anti‑Resonanz
• Gehäuseabmessungen: 195 x 108 x 84 mm
• Gewicht: 1,3 kg
• Anwendung: Anwendungen mit 3‑Phasen Schrittmotoren mit hohem Drehmoment, Netzbetrieb
