CC-Motorantrieb CWD556

Niederspannungmit integriertem Controller2-Phasen-Schritt

Übersicht

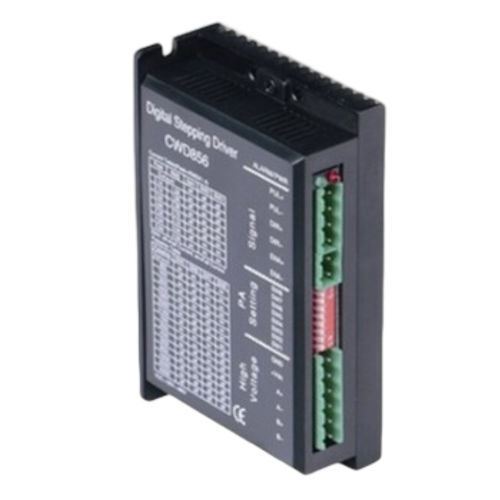

Der CWD556 ist ein kompakter digitaler 2‑Phasen Schrittmotor-Treiber auf Basis eines 32‑bit DSP-Prozessors, entwickelt für industrielle Bewegungssteuerung. Er unterstützt 20–50 VDC und Ausgangsströme von 2,1 bis 5,6 A, integriert Anti‑Resonanz und einen online adaptiven PID zur Stabilitätsverbesserung und bietet optisch isolierte Steuereingänge für störungsarme Umgebungen.

Hauptmerkmale

• 32‑bit DSP‑Prozessor mit Anti‑Resonanz‑Regelung
• Online adaptiver PID‑Algorithmus für dynamische Anpassung
• Optisch isolierte Steuereingänge (Pulse/Direction oder CW/CCW)
• Niedriger Geräusch- und Vibrationspegel, geringe Temperaturerhöhung
• 16 Mikrostep‑Einstellungen bis zu 51.200 Schritten/Umdrehung
• Kompaktes Gehäuse: 118 × 75 × 34 mm, Gewicht 0,3 kg

Elektrische Daten

• Modell: CWD556
• Phase: 2
• Eingangsspannung: 20–50 VDC
• Ausgangsstrom: 2,1–5,6 A
• Mikroschritt‑Einstellungen: 16 (bis zu 51.200 Schritte/U)
• Steuersignal: Pulse/Direction oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32‑bit DSP
• Isolation: Optisch isolierte I/O

Anwendungen

• CNC‑Maschinen, Robotik und automatisierte Montage
• Indexiertische und Portalachsen
• Labor‑ und Medizinautomation, sofern kompatibel
• OEM‑Lösungen und Retrofit

Mechanische Zeichnung
Mechanische Zeichnung für Modell CWD556 verfügbar, zeigt Befestigungspunkte und Maßangaben (118 × 75 × 34 mm).

Technische Daten

• Abmessungen: 118 × 75 × 34 mm
• Gewicht: 0,3 kg
• Betriebstemperatur: üblicher Industriestandard (Datenblatt beachten)
• Eingänge: optisch isoliert für bessere Störsicherheit
