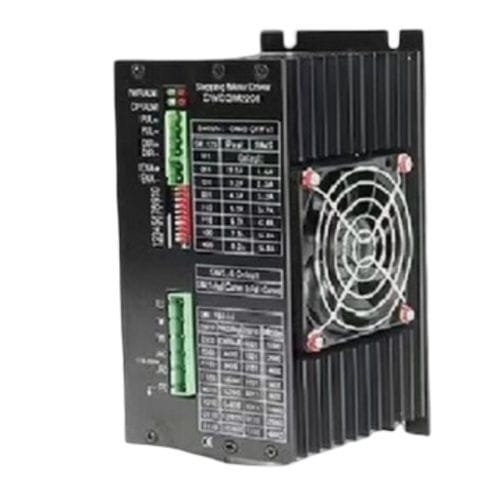

2-Phasen-Schritt-Motorantrieb CWD2208

Produktbeschreibung
Der CWD2208 ist ein 2-Phasen DSP-basierter digitaler Schrittmotortreiber für den direkten Netzanschluss (110–220 VAC). Er bietet einen einstellbaren Ausgangsstrom von 2,2 bis 8,2 A und unterstützt hochauflösendes Microstepping bis zu 51200 Schritte/Umdrehung. Das Gehäuse 195 x 108 x 84 mm sorgt für effektive Wärmeabfuhr bei kontinuierlichem Industrieeinsatz.

Wesentliche Merkmale

• 32-Bit-DSP-Prozessor mit Anti-Resonanz-Regelung
• Netzeingang: 110–220 VAC
• Einstellbarer Ausgangsstrom: 2,2–8,2 A
• Online adaptiver PID-Algorithmus für verbesserte Bewegungsstabilität
• 16 Microstep-Einstellungen, bis zu 51200 Schritte/Umdrehung
• Kompaktes Gehäuse 195 x 108 x 84 mm

Elektrische Daten

• Eingangsspannung: 110–220 VAC
• Ausgangsstrom: 2,2–8,2 A (einstellbar)
• Microstep-Einstellungen: 16 Presets, bis zu 51200 Schritte/Umdrehung
• Steuersignal: Impuls/Richtung oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32-Bit DSP

Mechanische Zeichnung
Die mechanische Zeichnung für das Modell CWD2208 ist auf der Produktseite verfügbar (Abbildung vorhanden).

Technische Daten

• Modell: CWD2208
• Phasen: 2
• Eingangsspannung: 110–220 VAC
• Ausgangsstrom: 2,2–8,2 A (einstellbar)
• Microstep: 16 Einstellungen, bis zu 51200 Schritte/Umdrehung
• Steuersignal: Impuls/Richtung oder CW/CCW
• Impulsfrequenz: 0–200 kHz
• Prozessor: 32-Bit DSP
• Funktionen: Anti-Resonanz, online adaptiver PID
• Gehäusemaße: 195 x 108 x 84 mm
• Gewicht: 1,3 kg
