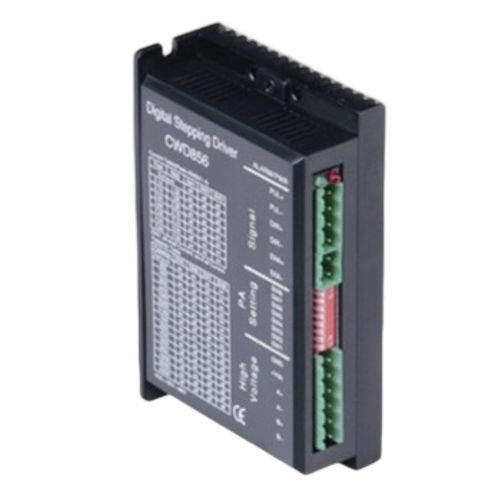

CC-Motorantrieb CWD856

mit integriertem Controller2-Phasen-Schritt

Produktübersicht
Der CWD856 ist ein 2‑Phasen DSP Digital‑Schrittmotor‑Treiber mit 32‑Bit‑Prozessor und unterstützt 2,1–5,6 A bei 20–80 VDC. Der erweiterte Eingangsspannungsbereich verbessert die Motorantwort und das dynamische Verhalten gegenüber Niederspannungsvarianten. Das Gerät kombiniert Anti‑Resonanz, einen online adaptiven PID‑Algorithmus und optisch isolierte Steuereingänge in einem kompakten Gehäuse 118 x 75 x 34 mm.

Hauptmerkmale

• 32‑Bit DSP‑Prozessor mit Anti‑Resonanz
• Erweiterter Spannungsbereich: 20–80 VDC
• Online adaptiver PID‑Regler
• Optisch isolierte Steuereingänge (Puls/Richtung oder CW/CCW)
• 16 Microstep‑Einstellungen — bis zu 51200 Schritte/U
• Pulsfrequenz bis 200 kHz
• Gehäusemaße: 118 x 75 x 34 mm
• Gewicht: in der Spezifikation 0,3 kg; in der Übersicht 0,575 kg (siehe Dokumentation)

Elektrische Spezifikationen

• Modell: CWD856
• Phase: 2
• Eingangsspannung: 20–80 VDC
• Ausgangsstrom: 2,1–5,6 A
• Microstep: 16 Einstellungen, bis zu 51200 Schritte/U
• Steuersignal: Puls/Richtung oder CW/CCW
• Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP
• Abmessungen: 118 x 75 x 34 mm
• Gewicht: 0,575 kg (Übersicht) / 0,3 kg (Spezifikationstabelle)

Dokumentation
Das Datenblatt und die mechanische Zeichnung für das Modell CWD856 sind beim Hersteller verfügbar (PDF und Abbildung auf der Produktseite). Siehe Datenblatt für detaillierte elektrische Tabellen, thermische Grenzwerte und Montagehinweise.

Typische Anwendungsbereiche

• Industrielle Bewegungssteuerung und Automatisierung
• CNC‑Maschinen und Positioniersysteme
• Robotik und Pick‑and‑Place‑Anlagen
• Laborautomation und Prüfstände
