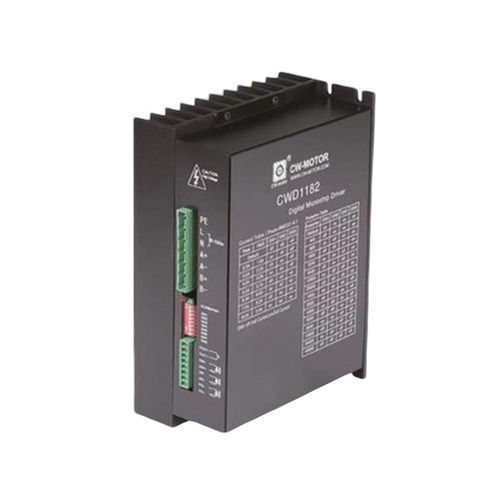

Schrittmotorantrieb CWD1182

mit integriertem Controller

Übersicht
Der CWD1182 ist ein 2-phasiger DSP-Digital-Schrittmotortreiber für den Betrieb mit Mittelspannungs-AC (80-150 VAC). Er liefert ein einstellbares Ausgangsstromband von 2,2 bis 8,2 A und integriert einen 32-Bit-DSP mit Anti-Resonanz und adaptivem Online-PID für präzise, ruhige Bewegungssteuerung.

Wichtigste Merkmale

• 32-Bit-DSP-Prozessor mit Anti-Resonanz und adaptivem PID
• Mittelspannungs-AC-Eingang: 80-150 VAC
• Einstellbarer Ausgangsstrom: 2,2-8,2 A
• 16 Microstep-Einstellungen bis zu 51200 Schritte/Umdrehung
• Steuerung: Pulse/Direction oder CW/CCW; Impulsfrequenz bis zu 200 kHz
• Gehäuseabmessungen: 195 x 108 x 84 mm

Kurzspezifikationen
Phase: 2
Modell: CWD1182
Ausgangsstrom (A): 2,2-8,2
Eingangsspannung (VAC): 80-150
Microstep: bis zu 51200 Schritte/Umdrehung
Steuersignal: Pulse/Direction oder CW/CCW

Elektrische Daten
Eingangsspannung: 80-150 VAC
Ausgangsstrom: 2,2-8,2 A (einstellbar)
Microstep-Einstellungen: 16 Einstellungen, bis zu 51200 Schritte/Umdrehung
Steuersignal: Pulse/Direction oder CW/CCW
Impulsfrequenz: 0-200 kHz
Prozessor: 32-Bit DSP
Gewicht: 1,3 kg

Mechanische Zeichnung
Mechanische Zeichnung verfügbar (Bild: Mechanical Drawing -- CWD1182).

Technische Daten

• Modell: CWD1182
• Phase: 2
• Eingangsspannung: 80-150 VAC
• Ausgangsstrom: 2,2-8,2 A
• Microstep: 16 Einstellungen, bis zu 51200 Schritte/Umdrehung
• Steuersignal: Pulse/Direction oder CW/CCW
• Impulsfrequenz: 0-200 kHz
• Prozessor: 32-Bit DSP mit Anti-Resonanz und adaptivem PID
• Kompatible Motoren: zwei- und vierphasige Hybrid-Schrittmotoren bis 8,2 A
• Abmessungen: 195 x 108 x 84 mm
• Gewicht: 1,3 kg
