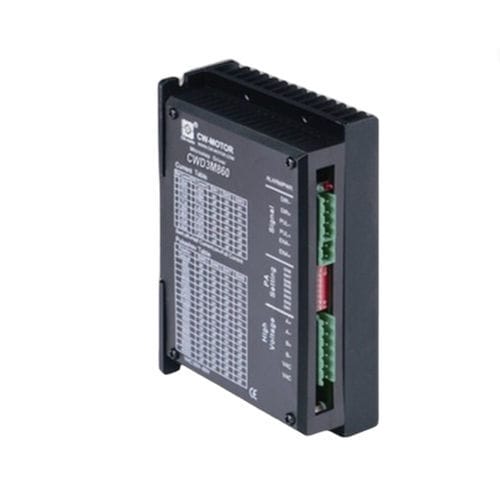

Schrittmotorantrieb CWD3M860

Produktübersicht
Der CWD3M860 ist ein 3‑Phasen DSP Digital-Schrittmotortreiber mit flexiblem AC/DC‑Eingang (20–80 VAC oder 24–90 VDC) und einem Ausgangsstrombereich von 2,4–7,2 A. Gehäusegröße 150×99×48 mm mit ausgelegter Wärmeableitung, geeignet für kontinuierliche Industrieanwendungen wie CNC, Robotik und Verpackungsmaschinen.

Hauptmerkmale

• 3‑Phasen-Ansteuerung für besonders gleichmäßige Bewegung
• 32‑Bit‑DSP mit Anti‑Resonanz‑Regelung
• Flexibler AC/DC‑Eingang: 20–80 VAC oder 24–90 VDC
• Ausgangsstrom: 2,4–7,2 A
• 16 Microstep‑Einstellungen, bis zu 51.200 Schritte/Umdrehung
• Unterstützung für Pulse/Direction und CW/CCW
• Pulsfrequenz bis 200 kHz
• Kompaktes 150×99×48 mm Gehäuse für effiziente Kühlung

Kurzspezifikationen

• Phasen: 3
• Ausgangsstrom: 2,4–7,2 A
• Eingangsspannung: 20–80 VAC oder 24–90 VDC
• Microstep: bis zu 51.200 Schritte/U (16 Einstellungen)
• Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP
• Abmessungen: 150 × 99 × 48 mm
• Gewicht: ca. 0,73 kg

Elektrische Spezifikationen
Eingangsspannung: 20–80 VAC oder 24–90 VDC
Ausgangsstrom: 2,4–7,2 A
Anzahl der Phasen: 3
Microstep‑Einstellungen: 16 Einstellungen, bis zu 51.200 Schritte/Umdrehung
Steuersignal: Pulse/Direction oder CW/CCW
Pulsfrequenz: 0–200 kHz
Prozessor: 32‑Bit DSP mit Anti‑Resonanz
Abmessungen: 150×99×48 mm
Gewicht: ca. 0,7–0,73 kg

Zusätzliche Informationen
Mechanische Zeichnung und Montagehinweise verfügbar. Das Gehäuse bietet thermische Wege für den Dauerbetrieb; Kühlung und Verkabelung bei Hochstromanwendungen prüfen. Schnittstellen unterstützen gängige industrielle Pulse/Direction‑Verdrahtung.

Technische Daten

• Modell: CWD3M860
• Antriebstyp: 3‑Phasen DSP Digital‑Schrittmotortreiber
• Eingangsspannung: 20–80 VAC oder 24–90 VDC
• Ausgangsstrom: 2,4–7,2 A
• Anzahl der Phasen: 3
• Microstep‑Einstellungen: 16 Einstellungen, bis zu 51.200 Schritte/U
• Steuersignal: Pulse/Direction oder CW/CCW
• Pulsfrequenz: 0–200 kHz
• Prozessor: 32‑Bit DSP mit Anti‑Resonanz
• Abmessungen (mm): 150 × 99 × 48
• Gewicht: ca. 0,7–0,73 kg
• Gehäuse: 150×99×48 mm für kontinuierlichen 3‑Phasen‑Betrieb
