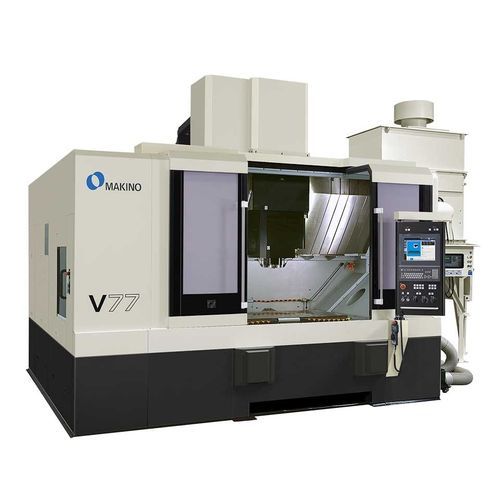

CNC-Bearbeitungszentrum / 3-Achs V77 (50 Taper)

vertikalCAT50HSK-A 100

Übersicht
Das Vertikal-Bearbeitungszentrum V77 wurde entwickelt, um thermische Verformungen zu minimieren, die Bauteilpräzision zu sichern und bessere Oberflächengüten bei Formen/Modellen zu erzielen.

Thermische Eigenschaften und Genauigkeit
Der V77 bietet durch umgebungsbezogene Maschinenkontrolle Genauigkeitsverbesserungen, wie das kerngekühlte Unterlager-Schmierungssystem von Makino, das Spindelverzerrungen minimiert, sowie doppelte Schutzabdeckungen, die die Auswirkungen von Temperaturänderungen in der Fertigung reduzieren.

Anwendungen
Die V77 (50 Taper) Maschine eignet sich besonders für die Bearbeitung großer und mittlerer Formen/Modelle und Präzisionsteile, die Mikron-Genauigkeit und hochwertige Oberflächen erfordern. Der V77 kann gehärtete Stahlinnenkonturen/-kerne effizienter und kostengünstiger schruppen und fertig bearbeiten als Universalmaschinen.

Spindel & Werkzeuge
Die Maschine ist mit einer CAT50-Kegelspindel, 12.000 U/min, ausgestattet und kann mit einer optionalen HSK-A100-Schnittstelle oder einer optionalen HSK-A100-Spindel mit 18.000 U/min konfiguriert werden. Das Standardmagazin mit 30 Werkzeugen kann optional auf 40 oder 60 Werkzeuge erweitert werden.

Steuerung & Software
Ausgestattet mit der Makino Professional 6 Steuerung, die eine stabile, sichere Plattform mit einer bedienfreundlichen grafischen Benutzeroberfläche (GUI) bereitstellt. Die Steuerung bietet ein großes, farbiges Touchscreen und menügesteuerte Anwendungen mit PC-ähnlichen Funktionen (ausschneiden, einfügen, kopieren, suchen, ersetzen etc.), die auf Maschinensteuerungen selten sind.

Leistungstechnologien
Fortschrittliche Datenverwaltung und Makinos proprietäre Next-Generation Super Geometric Intelligence (SGI.5) Servo-Steuerung reduzieren die Bearbeitungszyklen für Formen, komplexe Kavitäten und Kerne um bis zu 40 % im Vergleich zu vielen anderen Steuerungstechnologien.

Tisch (Maschinenaufstellmaß)
Tisch: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm

Technische Daten

• Spindel-Drehzahl: 12.000
• Spindelkonus: CAT50 (HSK-A100 optional)
• Eilgang: 20.000 mm/min
• Schnittvorschub: 20.000 mm/min
• Max. Werkstück (metrisch): 1.400 x 700 x 550 mm
• Max. Traglast: 2.500 kg
• ATC-Kapazität: 30 (40 optional)
• Werkzeug-zu-Werkzeug Zeit: 5 s
• Max. Werkzeugdurchmesser: 145 mm
• Max. Werkzeuggewicht: 20 kg
• Optionale ATC-Kapazität: Ja
