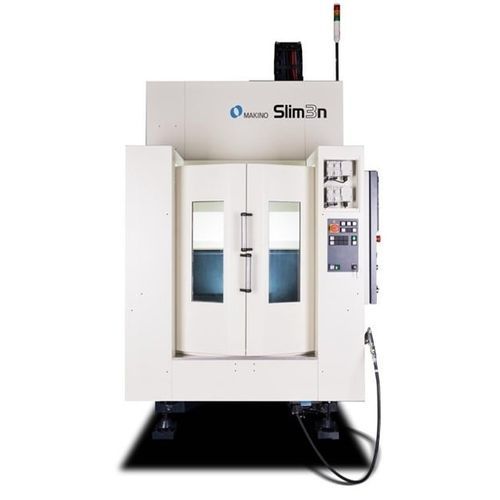

CNC-Bearbeitungszentrum / 3-Achs Slim3n APC

vertikalHSK-A5026 Werkzeuge

Übersicht
Kompaktes vertikales Bearbeitungszentrum für die Serienfertigung. Das Slim3n APC von Makino verfügt über einen integrierten Palettenwechsler (APC), der das Einrichten auf einer Palette ermöglicht, während auf der anderen Palette bearbeitet wird, um Rüstzeiten zu reduzieren und den Durchsatz zu erhöhen.

Konzept und Leistung
FEA‑optimierte geschlossene Rahmenkonstruktion mit langen Stützsäulen bietet hohe Steifigkeit und Torsionsfestigkeit für gleichbleibend präzise Bearbeitungsergebnisse. Die Makino‑Spindeltechnologie fokussiert auf Spindelsteifigkeit, konstante Vorspannung, Mehr‑Ebenen‑Wuchtung und verringerte thermische Verformung zur Minimierung von Vibrationen. Zwei Spindelvarianten: 16.000 U/min (Standard) und 8.000 U/min (optional). Standardkegel HSK-A50.

Produktionsorientierte Konfiguration
Die Maschine ist mit einem 26‑Platz Werkzeugspeicher mit armlosem Direktgreifer und integrierter Tür für schnelle, zuverlässige Werkzeugwechsel ausgestattet. Düsen‑ und Spülkühlung sind Standard; die Maschine ist geneigt ausgeführt für schnelle Spanabfuhr. Ein Lift Up Chip Conveyor hinten ist für hohe Spanmengen verfügbar. Verfahr‑ und Schnittgeschwindigkeiten unterstützen Hochgeschwindigkeits‑Produktionszyklen.

Technische Daten (metrisch)
Palette: 550 mm x 300 mm
Verfahrwege X / Y / Z: X: 500 mm, Y: 400 mm, Z: 400 mm
Spindeldrehzahl: 16.000 (optional 8.000)
Spindelaufnahme: HSK-A50
Eilgang: 50.000 mm/min
Schnittvorschub: 1 - 20.000 mm/min
Max. Werkstück: ⌀1.200 mm x 475 mm (mit Einschränkungen)
Max. Zuladung: 400 kg
Magazinkapazität: 26

Technische Daten (imperial)
Palette: 21.6" x 11.8"
Verfahrwege X / Y / Z: X: 19.7", Y: 15.7", Z: 15.7"
Spindeldrehzahl: 16.000 (optional 8.000)
Spindelaufnahme: HSK-A50
Eilgang: 1969 ipm
Schnittvorschub: 0.04 - 787 ipm
Max. Werkstück: ⌀47.2" x 18.7" (mit Einschränkungen)
Max. Zuladung: 881 lb
Magazinkapazität: 26

Merkmale / technische Spezifikationen

• Maschinentyp: Kompaktes vertikales Bearbeitungszentrum, APC (integrierter Palettenwechsler) für Serienfertigung
• Konstruktionsprinzip: Geschlossener Rahmen mit langen Stützsäulen; FEA‑optimiert für Steifigkeit und Torsionsfestigkeit
• Spindeloptionen: 16.000 U/min Standard; 8.000 U/min optional; Spindelaufnahme HSK-A50
• Werkzeugausstattung: 26‑Platz ATC mit armlosem Direktgreifer und integrierter Tür
• Leistungsdaten Vorschub / Geschwindigkeit: Eilgang bis 50.000 mm/min; Schnittvorschub 1–20.000 mm/min (metrisch)
• Palettengröße / Verfahrwege: Palette 550 x 300 mm; Verfahrwege X 500 mm, Y 400 mm, Z 400 mm
• Werkstückkapazität: Max. Werkstückdurchmesser 1.200 mm x 475 mm (mit Einschränkungen)
• Zuladung: Maximal 400 kg
• Kühlung / Spanhandling: Düsen‑ und Spülkühlung standard; geneigte Struktur für Spanabfuhr; optionaler Lift Up Chip Conveyor
