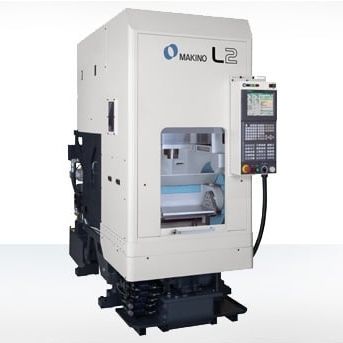

CNC-Bearbeitungszentrum / 3-Achs L2 APC

vertikalHSK-A5015 Werkzeuge

Überblick
Das vertikale Bearbeitungszentrum L2 ist für die Serienfertigung kleiner Bauteile ausgelegt. Seine starre Konstruktion, kompakte Stellfläche und flexible Spindeloptionen bieten eine stabile Plattform für unbeaufsichtigten, kontinuierlichen Betrieb. Die Maschine lässt sich problemlos in manuelle oder automatisierte Werkstückzuführungen integrieren.

Produktübersicht
Das L2 ist auf hohe Produktionsraten bei kleinen Komponenten ausgelegt. Die Standardausstattung umfasst eine 16.000 U/min, 20 HP HSK‑A50 Spindel, ein 15‑Platz Werkzeugmagazin (30 optional) und Vorschub‑/Eilgänge bis 48 m/min (1.890 ipm). Die kompakte Stellfläche (ca. 0,9 m breit x 2,1 m tief) minimiert den Platzbedarf und erleichtert die Automationsintegration. Die Maschine bewältigt anspruchsvolles Fräsen, Bohren und Gewindeschneiden zur Reduzierung der Zykluszeiten.

Standardmerkmale

• Stroke – up Specification
• Fünfzehn (15) Werkzeugplätze im Magazin
• 16.000 rpm, HSK–A50 Spindel
• Kühlmitteltank 400 L
• Rear discharge LUCC
• Rollenführungen Achsen X, Y, Z
• Sensor für gebrochene Werkzeuge an der ATC‑Seite
• Overhead Shower Kühlung
• 210 psi Kühlschmierstoff durch die Spindel
• Nozzle Kühlsystem
• Kühlmitteltemperaturregler
• Right Discharge LUCC
• Fixture Shower Kühlung für Stocker
• Spritz‑ und Späneschutz
• Automatische Fettversorgungseinheit
• Automatische Öffnen/Schließen Fronttür
• Hydraulik‑ & Luftversorgung für Vorrichtungen
• Lufttrockner
• Makino Professional L Control
• Zoll/Metrisch Auswahl
• Helical Interpolation
• Cylindrical Interpolation
• Programmspeicher (1.280 m)
• Programme (insg. 400)
• Werkzeug‑Offsets (insg. 400)
• Arbeitskoordinatenpaare (48)
• High Speed Skip Funktion
• Rigid Tapping
• Feste MPG‑Ausführung
• Custom Macro (700 Variablen)
• Erweiterte Programmbearbeitung
• Betriebsstunden‑ und Stückzahlanzeige
• Arbeitsleuchte
• Signalleuchte (3 Ebenen)

Technische Daten (metrisch)
Tisch: 120 mm Durchmesser
X: 400 mm Y: 300 mm Z: 300 mm

A‑Achse: 0,001°
Spindel‑Drehzahl: 16.000 (HSK‑A50), optional - 8.000 (HSK‑A50)
Eilgänge: 48 m/min
Schnittvorschub: 48 m/min
Max. Werkstück: 600 x 400 x 500 mm
Max. Nutzlast: 300 kg
ATC Kapazität: 15 (HSK‑A50) - Standard (30 opt)
Chip‑to‑Chip: 3,5 bis 4,5 s
Max. Werkzeugdurchmesser: 30 mm / 80 mm (ALL/ADJ)
Max. Werkzeuggewicht: 5 kg
Optionale ATC Kapazität: Ja

Technische Daten (imperial)
Tisch: 4,75" Durchmesser
X: 15,7" Y: 11,8" Z: 11,8"

A‑Achse: 0,001°
Spindel‑Drehzahl: 16.000 (HSK‑A50), optional - 8.000 (HSK‑A50)
Eilgänge: 1.890 ipm
Schnittvorschub: 1.890 ipm
Max. Werkstück: 39,4" x 19,7" x 17,7"
Max. Nutzlast: 661 lbs
ATC Kapazität: 15 (HSK‑A50) - Standard (30 opt)
Chip‑to‑Chip: 3,5 bis 4,5 s
Max. Werkzeugdurchmesser: 1,18" / 3,14" (ALL/ADJ)
Max. Werkzeuggewicht: 11 lbs
Optionale ATC Kapazität: Ja

Technische Daten / Spezifikationen

• Modell: L2 APC
• Maschinentyp: Vertikales 3‑Achsen Bearbeitungszentrum
• Spindel: 16.000 RPM, 20 HP (HSK–A50) — optional 8.000 RPM
• ATC Kapazität: 15 Werkzeuge standard (30 optional)
• Tisch / Hub (metrisch): X 400 mm, Y 300 mm, Z 300 mm
• Max. Werkstückhülle (metrisch): 600 x 400 x 500 mm
• Max. Nutzlast: 300 kg
• Eilgang: 48 m/min
• Schnittvorschub: 48 m/min
• Chip‑to‑Chip Zeit: 3,5–4,5 s
• Durch‑Spindel Kühlung: 210 psi
• Max. Werkzeugdurchmesser / Gewicht: 30 mm / 5 kg (ALL/ADJ: 80 mm)
• Steuerung: Makino Professional L Control (Zoll/Metrisch wählbar)
• Speicher: Programmspeicher 1.280 m; 400 Programme; 400 Werkzeugoffsets
• Arbeitskoordinatenpaare: 48
