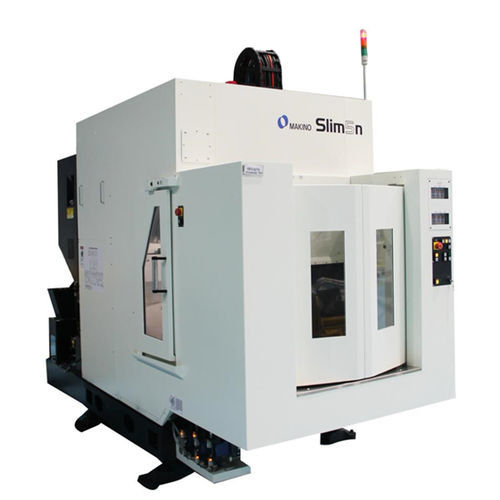

CNC-Bearbeitungszentrum / 3-Achs Slim5n APC

vertikal2 SpindelnHSK-A50

Übersicht
Der Slim5n APC ist ein kompaktes vertikales Bearbeitungszentrum für die Serienproduktion, ausgelegt primär für Fräsarbeiten mit integrierter Bohr‑/Gewindefähigkeit. Es ist automationsfähig und verfügt über einen integrierten Palettenwechsler, der gleichzeitiges Rüsten und Bearbeiten ermöglicht, um Rüstzeiten zu reduzieren und die Durchsatzleistung zu steigern.

Wichtige Design- und Leistungsmerkmale

• FEA‑optimierter geschlossener Rahmen und lange Stützsäulen für hohe strukturelle Steifigkeit und Torsionsfestigkeit.
• Fortschrittliche Spindeltechnologie für Spindelsteifigkeit, konstante Vorspannung, Mehr‑Ebenen‑Balancierung sowie reduzierte Vibrationen und thermische Ausdehnung.
• Zwei Spindelvarianten: 16.000 U/min (Standard) und optional 8.000 U/min; beide mit HSK‑A50 Schnittstelle.
• Standard 24‑Platz Werkzeugwechsler (ATC) mit armlosem Direktgreif und integrierter Tür für schnelles, zuverlässiges Indexieren.
• Integrierter Palettenwechsler für gleichzeitiges Rüsten und Bearbeiten zur Maximierung der Maschinenverfügbarkeit.
• Kühlsystem mit Düsen und Spülfunktion sowie abgeschrägten Werkbereichsflächen für effiziente Spänetransporte.
• Hinterer Klapp‑Späneförderer für hohe Spänevolumina; automatische Türen zur vereinfachten Bestückung; optionale Roboter‑Schnittstelle.

Technische Daten

• Palettengröße: 900 mm × 593 mm
• Verfahrwege: X = 710 mm, Y = 400 mm, Z = 410 mm
• Spindeldrehzahl: 16.000 U/min (optional 8.000 U/min)
• Spindelaufnahme/Schnittstelle: HSK‑A50
• Eilgang: X 60.000 / Y 50.000 / Z 60.000 mm/min
• Schnittvorschubbereich: 1 – 20.000 mm/min
• Max. Werkstückkapazität: Ø 1.320 mm × 475 mm (mit Einschränkungen)
• Max. Nutzlast: 300 kg
• Kapazität Werkzeugwechsler: 24 Werkzeuge
• Integrierter Palettenwechsler für simultanes Rüsten und Bearbeiten
• Kühlsystem mit Düsen und Spülung; klappbarer Späneförderer hinten; automatische Türen; optionale Roboter‑Schnittstelle
