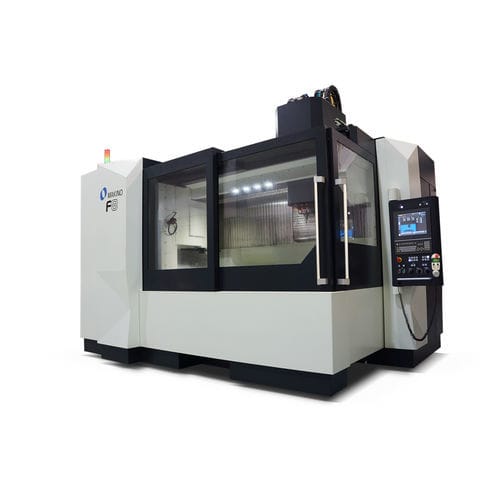

CNC-Bearbeitungszentrum / 3-Achs F8

vertikalCAT50HSK-A 100

Übersicht
Das vertikale Bearbeitungszentrum F8 ist für die Bearbeitung großer Bauteile ausgelegt und bietet die Steifigkeit, Stabilität und Präzision für Schrupp- und Schlichtarbeiten an großen Werkzeug-, Form- und Medizinbauteilen. Das offen zugängliche Maschinenlayout vereinfacht Rüst- und Umrüstvorgänge und reduziert Work-in-Progress (WIP) sowie Durchlaufzeiten.

Wesentliche Produktmerkmale

• Standardspindel 50 hp, 10.000 U/min (CAT50) mit optionaler HSK-A100 oder HSK-A63 Hochgeschwindigkeitsoption für Werkzeug/Form-Anwendungen
• Große Arbeitszone und maximale Nutzlast 2.500 kg für schwere Bauteile
• Skalenrückführung und kerngekühlte Kugelrollspindeln zur Minimierung thermischer Ausdehnung und zur Sicherung langfristiger Genauigkeit
• 30-fach Werkzeugmagazin mit großer Bestückungskapazität; unterstützt großdurchmesserige und schwere Werkzeuge
• Makino Professional 6 Steuerung (Windows CE) mit großem Farb-Touch-GUI und PC-ähnlichen Bearbeitungsfunktionen
• Optionale SGI.5 Servosteuerung und erweiterte Datenverwaltung zur Verkürzung der Zykluszeiten bei komplexen Kavitäten und Kernen

Technische Spezifikationstabellen (wie angezeigt)
Metrische Kopfzeile: Tisch: 1.550 x 800 mm
X: 1.300 mm Y: 800 mm Z: 650 mm

Metrische technische Spezifikationen:
Spindeldrehzahl: 10.000
Spindelkonus: CAT50 (HSK-A100 OPT)
Eilgang: 24.000 mm/min
Vorschub Schnitt: 24.000 mm/min
Max. Werkstück: 1.550 x 800 x 550 mm
Max. Nutzlast: 2.500 kg
ATC Kapazität: 30 Werkzeuge
Max. Werkzeugdurchmesser: 200 mm
Max. Werkzeuggewicht: 20 kg
Optionale ATC Kapazität: Ja

Englische Kopfzeile: Tisch: 61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

Technische Spezifikationen (imperial):
Spindeldrehzahl: 10.000
Spindelkonus: CAT50 (HSK-A100 OPT)
Eilgang: 945 ipm
Vorschub Schnitt: 945 ipm
Max. Werkstück: 61" x 31.5" x 21.7"
Max. Nutzlast: 5.511 lbs
ATC Kapazität: 30 Werkzeuge
Max. Werkzeugdurchmesser: 7.87"
Max. Werkzeuggewicht: 44 lbs
Optionale ATC Kapazität: Ja

Steuerung, Spindel und Optionen
Standardsteuerung ist Makino Professional 6 (Windows CE) mit großem Farb-Touchscreen-GUI und bedienerfreundlichen, menügesteuerten Funktionen. Standardspindel: 50 hp, 10.000 U/min (CAT50) mit optionaler HSK-A100 oder Hochgeschwindigkeits-20.000 U/min HSK-A63 für Werkzeug/Form-Anwendungen. Verfügbare Optionen umfassen erweiterte Datenverwaltung und SGI.5 Servosteuerung zur Verkürzung der Zykluszeiten bei komplexen Formmerkmalen.

Anwendungen
Geeignet für die Bearbeitung großer Bauteile, große Werkzeug- und Formkomponenten, Schrupp- und Schlichtbearbeitung von Formen, Hochgeschwindigkeits-/Hartfräsen und medizinische Fertigung mit komplexen 3D-Konturen.

Technische Daten

• Modell: F8 (Vertical 3-Axis)
• Tisch (metrisch): 1.550 x 800 mm; X: 1.300 mm, Y: 800 mm, Z: 650 mm
• Tisch (imperial): 61" x 31.5"; X: 51.2", Y: 31.5", Z: 25.6"
• Spindelleistung (Standard): 50 hp
• Spindeldrehzahl (Standard): 10.000 RPM
• Optionale Spindel: bis zu 20.000 RPM (HSK-A63 Option)
• Spindelkonus: CAT50 Standard (HSK-A100 optional)
• Eilgang: 24.000 mm/min (945 ipm)
• Vorschub Schnitt: 24.000 mm/min (945 ipm)
• Max. Werkstück (metrisch): 1.550 x 800 x 550 mm
• Max. Werkstück (imperial): 61" x 31.5" x 21.7"
• Max. Nutzlast: 2.500 kg (5.511 lbs)
• ATC Kapazität: 30 Werkzeuge (optionale ATC Kapazität verfügbar)
• Max. Werkzeugdurchmesser: 200 mm (7.87")
• Max. Werkzeuggewicht: 20 kg (44 lbs)
• Rückführung & Genauigkeit: Skalenrückmeldung, kerngekühlte Kugelrollspindeln zur Reduzierung thermischer Ausdehnung
• Steuersystem: Makino Professional 6 (Windows CE) mit großem Farb-Touchscreen-GUI
• Erweiterte Optionen: Erweiterte Datenverwaltung; Super Geometric Intelligence (SGI.5) Servosteuerung zur Reduzierung der Zykluszeiten bei komplexen Formbearbeitungen
