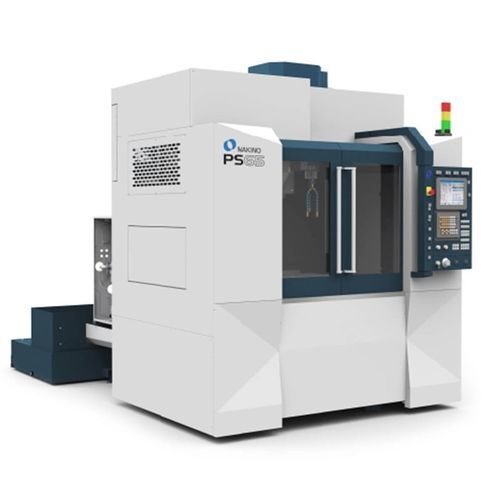

CNC-Bearbeitungszentrum / 3-Achs PS65

vertikal2 SpindelnHSK A-63

Übersicht
Das Vertikal-Bearbeitungszentrum PS65 bietet ein ausgewogenes Verhältnis aus Leistung, Genauigkeit, Geschwindigkeit und Zuverlässigkeit für Job-Shops und Fertigungsumgebungen in Luftfahrt, Medizin, Automobil und allgemeiner Fertigung. Kerngekühlte Komponenten und eine leistungsfähige Spindel ermöglichen hohe Abtragsraten und gleichbleibende Oberflächenqualität.

Konstruktion & Technologie
Die starre Konstruktion von der Grundgussform bis zur Spindel minimiert Verformungen. Kerngekühlte Kugelgewindetriebe führen thermisch kontrolliertes Schmieröl durch die Gewindespindel und die Lagerführung, um die Bewegungstemperaturen zu stabilisieren, thermisches Wachstum zu reduzieren und die Lebensdauer der Komponenten zu verlängern. Die serienmäßige 14.000 U/min CAT40-Spindel (HSK-A63 optional) verfügt über großdimensionale 85 mm Lager und eine steife, ausgewogene Bauweise, die Drehmoment und Stabilität für moderne Schneidwerkzeuge liefert. Die Werkzeugzuführung ermöglicht Außenbeladung oder Direktbeladung in die Spindel; das zweistufige Werkzeugwechselsystem erkennt leichtere Werkzeuge, um Wechselzyklen zu beschleunigen. Span- und Kühlmittelmanagement — steile Innenneigungen, Kühlmittelspülung an Teleabdeckungen, Spiralspäneförderer, Düsen- und Spülkühlung sowie Zyklonfiltration für TSC — transportiert Späne effizient aus der Bearbeitungszone.

Steuerung
Die Makino Pro P Steuerung integriert ein 10,4 Zoll Farb-Touch-LCD mit Hochgeschwindigkeitsverarbeitung und Fanuc-Hardwareintegration für stabile, schnelle Befehlsausführung und bedienerfreundliche Oberfläche. Die Steuerung unterstützt Programmspeicher und erweiterte Funktionen zur Produktionsüberwachung und Wartung.

Standardausstattung

• 14.000 U/min, CAT40-Spindel (HSK-A63 optional)
• Zweistufige Spindel
• Kerngekühlte Kugelgewindetriebe
• Dreißig (30) Werkzeugmagazin (erweiterbar auf 60)
• ATC-Schott
• Maschinentisch 1.300 mm x 510 mm
• T-Nut Tisch (5 x 18H8)
• 435 PSI Kühlmittel durch die Spindel
• Zyklonfiltration (für TSC)
• Automatische Luftblasfunktion
• Düsenkühlung
• Arbeitsraum Kühlmittelspülung
• Späneförderer im Arbeitsbereich
• Überkopf-Kühlmitteldusche
• LUCC Rückseiten-Schaber Trommel-Typ
• Kühlmitteltank mit Füllstandssensor
• Professionelle Pro P Steuerung
• 10,4 Zoll Farb-Touchscreen
• Teileprogramm-Speicher (1.280 Meter)
• Programmanzahlen (400)
• Rigid Tapping (G84)
• Zentralisierte automatische Schmierung
• Vollständig geschlossene Spritzschutzverkleidung
• Sicherheitsverriegelungen für Spritzschutz und ATC-Tür
• Tragbarer manueller Pulsgeber
• Lufttrockner
• Zoll/Metrisch Auswahl
• Schraubeninterpolation
• Programmierdaten-Eingabe (G10)
• Werkzeugversatzpaare (insgesamt 400)
• Werkzeugversatz-Speicher C
• Fräserkompensation C
• Werkstückkoordinatensystem (48 Paare)
• Wartungsberatungssystem (MA)
• Betriebsstunden- und Stückzahlanzeige
• Werkzeuglängenmessung (manuell)
• Spindellastüberwachung (SLM)
• Ersatzwerkzeugauswahl (STS)
• Werkzeugstandzeitüberwachung (TLM)
• Signalleuchte 3-lagig
• LED-Arbeitsleuchte
• Transformator
• Wartungs-Werkzeugsatz
• Benutzerdokumentation

Technische Daten

• Tisch: 920 x 510 mm (36,2 in x 20,0 in)
• Verfahrwege: X: 660 mm (26,0 in), Y: 510 mm (20,0 in), Z: 460 mm (18,1 in)
• Spindeldrehzahl: 14.000 U/min
• Spindelkonus: CAT40 (HSK-A63 optional)
• Spindellager: großer Durchmesser, 85 mm (zur Minimierung der Durchbiegung ausgelegt)
• Eilgang: X-Achse 48.000 mm/min (1.890 ipm); Y/Z Achsen 36.000 mm/min (1.417 ipm)
• Schnittgeschwindigkeit: 30.000 mm/min (1.181 ipm)
• Maximale Nutzlast: 600 kg (1.323 lbs)
• ATC-Kapazität: 30 Werkzeuge standard; optionales 60-Werkzeug-Magazin
• Maximales Werkzeuggewicht: 8 kg (17,6 lbs)
• Durchspülung der Spindel: 435 PSI
• Rippenkopf verfügbar: Ja
• Optionale ATC-Kapazität: Ja
• Kühlung/Schmierung: kerngekühlte Kugelgewindetriebe; thermisch kontrollierte Schmierung für Kugelgewindetriebe und Lager
• Steuerung: Makino Pro P Embedded-Control mit 10,4 Zoll Farb-Touch-Display (Fanuc Hardware-Integration)
