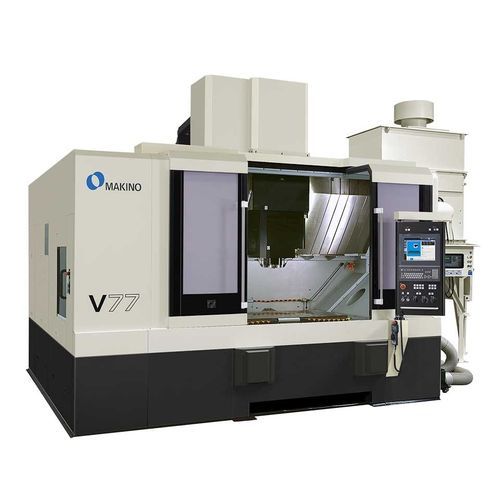

CNC-Bearbeitungszentrum / 3-Achs V77 (40 Taper)

vertikalHSK A-63HSK-63

Übersicht
Das vertikale Bearbeitungszentrum V77 ist darauf ausgelegt, thermische Verformungen zu minimieren und Mikron-Genauigkeit für Werkzeug-, Form- und Präzisionsbauteilfertigung zu gewährleisten. Zu den thermischen Steuerungsmerkmalen gehören Makino's core-cooled under-race lubrication und doppelt geschützte Spritzschutzabdeckungen zur Stabilisierung der Spindelgeometrie und besseren Oberflächenkonsistenz.

Anwendungen
Geeignet für die Bearbeitung großer und mittlerer Werkzeuge/Matrizen, gehärteter Stahlhohlräume und -kerne sowie Präzisionskomponenten mit engen geometrischen Toleranzen und hoher Oberflächengüte. Der V77 (40 Taper) führt Schrupp- und Schlichtoperationen effizient mit verkürzten Zykluszeiten im Vergleich zu Universalmaschinen aus.

Spindel, Werkzeuge & Werkzeugwechsler
Ausgestattet mit einer CAT40-Kegelspindel bei 20.000 U/min, optional konfigurierbar mit HSK-A63 oder HSK-F63 (30.000 U/min). Standard-Werkzeugmagazin mit 30 Plätzen, optional erweiterbar auf 40 oder 80. Werkzeugwechselzeiten, max. Werkzeugdurchmesser und -gewicht sind im technischen Abschnitt angegeben.

Steuerung & Leistung
Mit der Makino Professional 6 Steuerung ausgestattet, die eine stabile NC-Plattform und eine bedienerfreundliche grafische Oberfläche (großer Farbtouchscreen) bereitstellt. Die erweiterte Datenverwaltung und Makino's SGI.5 (Super Geometric Intelligence) Servo-Steuerung reduzieren Zykluszeiten bei Werkzeugen, komplexen Hohlräumen und Kernen (Herstellerangabe: bis zu 40% Verbesserung gegenüber vielen anderen Steuerungstechnologien).

Technische Daten (metrisch)
Tisch: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm
Spindel-Drehzahl: 20.000
Spindelkonus: CAT40 (HSK-63 opt)
Eilgang: 20.000 mm/min
Schnittvorschub: 20.000 mm/min
Max. Werkstück: 1.400 x 700 x 550 mm
Max. Nutzlast: 2.500 kg
ATC-Kapazität: 30 (40 opt)
Werkzeug-zu-Werkzeug: 5 s
Max. Werkzeugdurchmesser: 120 mm
Max. Werkzeuggewicht: 8 kg
Optionale ATC-Kapazität: Ja

Technische Daten (imperial)
Tisch: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
Spindel-Drehzahl: 20.000
Spindelkonus: CAT40 (HSK-63 opt)
Eilgang: 787 in/min
Schnittvorschub: 787 in/min
Max. Werkstück: 55.1" x 27.6" x 21.7"
Max. Nutzlast: 5.500 lbs
ATC-Kapazität: 30 (40 opt)
Werkzeug-zu-Werkzeug: 5 s
Max. Werkzeugdurchmesser: 4.7"
Max. Werkzeuggewicht: 17.6 lbs
Optionale ATC-Kapazität: Ja

Hinweise
Standard- und optionale Konfigurationen (Spindeloptionen, Drehzahlen, Magazingrößen) sind in den technischen Abschnitten aufgeführt. Die Maschine legt besonderen Wert auf Temperaturkontrolle und eine Steuerungsplattform, die auf Bedienerproduktivität und fortschrittliche Servo-Leistung ausgelegt ist.

Technische Merkmale / Spezifikationen

• Modell: V77 (40 Taper)
• Spindel-Drehzahl: 20.000
• Spindelkonus: CAT40 (HSK-63 optional)
• Optionale Spindel-Schnittstellen: HSK-A63 oder HSK-F63 (30.000 rpm Option)
• Verfahrwege (metrisch): X 1.200 mm; Y 700 mm; Z 650 mm
• Verfahrwege (imperial): X 47.2"; Y 27.6"; Z 25.6"
• Eilgang: 20.000 mm/min (787 in/min)
• Schnittvorschub: 20.000 mm/min (787 in/min)
• Max. Werkstückgehäuse: 1.400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• Max. Nutzlast: 2.500 kg (5.500 lbs)
• ATC-Kapazität: 30 standard (40 optional; Erweiterung auf 80 verfügbar)
• Werkzeug-zu-Werkzeug Zeit: 5 Sekunden
• Max. Werkzeugdurchmesser: 120 mm (4.7")
• Max. Werkzeuggewicht: 8 kg (17.6 lbs)
• Steuerung: Makino Professional 6 (grafische Touchscreen-GUI)
• Proprietäre Bewegung/Servo: SGI.5 zur Reduzierung der Zykluszeit
• Thermische/Genauigkeitsmerkmale: core-cooled under-race lubrication; twin shield-style splash guards
