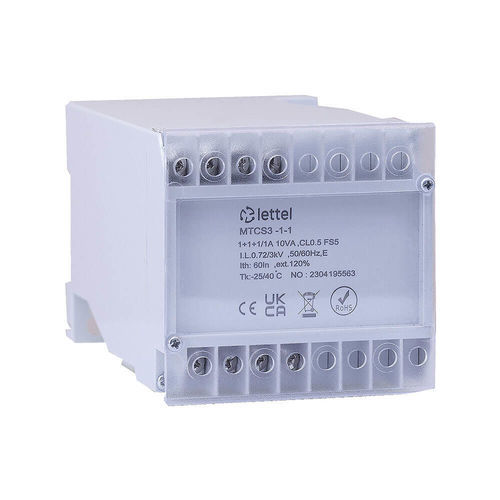

Stromwandler mit Wandler MTCS series

festinstalliertfür DIN-SchieneAC

Beschreibung
Die Summierer ermöglichen das Addieren der von mehreren Stromwandlern gemessenen Ströme. Der MTCS summiert die von 2, 3 oder 4 Stromwandlern gemessenen Ströme, die an verschiedenen Stromkreisen derselben Phase installiert sind.

Merkmale

• Eingänge : Erhältlich als 2-, 3- oder 4-Eingangs-Version für Stromwandler mit Sekundärseite 1 A oder 5 A.
• Ausgang : 0-1A / 0-5A.
• Gehäuse : Abmessungen L75 x P112,5 x H70 mm. Montage auf DIN-Schiene oder Aufputz.
• Anschlüsse : Schraubklemmen.
• Genauigkeit : Klasse 0.5 bei maximaler Verlustleistung 10 VA.

Funktionen

• TC-Summierung : Ermöglicht das Addieren der von 2, 3 oder 4 Stromwandlern gemessenen Ströme an verschiedenen Stromkreisen derselben Phase.

Normen und Zertifizierungen

• Konformitäten : CE, RoHS, REACH.
• Anwendbare Normen : IEC61010, IEC61869, 2006/95/EG.

Varianten und Bestellcodes
Bestellcode | Anzahl Eingänge | Eingangs-Strom | Ausgangssignal | Lagerstatus
MTCS2-1-1 | 2 | 0-1A | 0-1A | auf Lager
MTCS2-5-5 | 2 | 0-5A | 0-5A | auf Lager
MTCS3-1-1 | 3 | 0-1A | 0-1A | auf Lager
MTCS3-5-5 | 3 | 0-5A | 0-5A | auf Lager
MTCS4-1-1 | 4 | 0-1A | 0-1A | nicht auf Lager
MTCS4-5-5 | 4 | 0-5A | 0-5A | auf Lager

Ressourcen

• Technische Datenblätter und Produktdokumentationen verfügbar (Dokumentation und Bedienungsanleitung für die MTCS-Summierer).

technische daten / spezifikationen

• Modell / Serie : MTCS (Summierer für Stromwandler)
• Anzahl Eingänge : 2, 3 oder 4 (verfügbare Versionen); Varianten bis zu 8 Eingängen auf anderen Referenzen der Reihe möglich.
• Eingangssekundär : 1 A oder 5 A (je nach Variante).
• Ausgangssignal : 0-1A oder 0-5A.
• Genauigkeit : 0.5 (bei Verlustleistung ≤ 10 VA).
• Gehäuse : L75 x P112,5 x H70 mm, Montage auf DIN-Schiene oder Aufputz.
• Anschlüsse : Schraubklemmen.
• Konformitäten : CE, RoHS, REACH; Normen IEC61010, IEC61869, 2006/95/EG.
