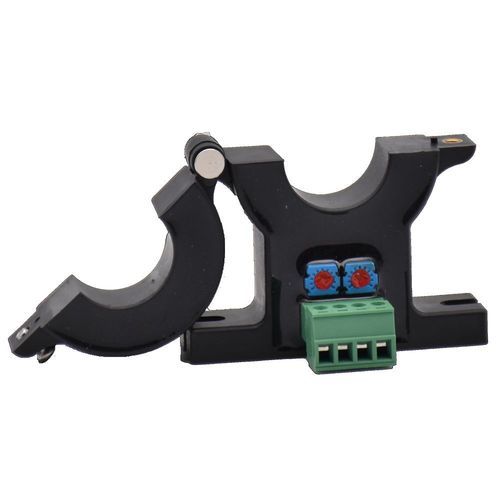

Open-Loop-Halleffekt-Stromsensor MTCCO-21 series

für SchalttafeleinbauDCaufklappbar

Präsentation
Hall-Effekt-Öffnungs-Stromwandler mit Öffnung Ø21 mm für Primärströme von 50 bis 600 A (je nach Modell).

Beschreibung
Die MTCCO-Stromsensoren auf Hall-Effekt-Basis bieten Messgenauigkeit und eine einfache Integration für Industrie- und Schaltschrankanwendungen.

Eigenschaften

• Elektrisch: Primärstrombereich 50–600 A je nach Modell; Versorgung 12 V DC (Ein-/Ausgang); Genauigkeitsklasse 1.
• Physisch: Öffnung für Leiter Ø21 mm; Gehäusemaße H61 x L60 x P16 mm; Aufbau-/Aufputzmontage; Anschluss über abnehmbare Schraubklemme.
• Genauigkeit: Klasse 1.
• Technische Unterlagen: Übersicht zur verfügbaren Stromwandler-Baureihe.

Vorteile

• Integration: Durch das aufklappbare Kern-Design ist die Montage ohne Trennung der Stromleiter möglich, was Nachrüstung und Wartung vereinfacht.

Normen und Zertifizierungen

• Konformitäten: CE, RoHS.
• Anwendbare Normen: IEC60950-1:2001, EN50178:1998, SJ20790-2000.

Ähnliche Produkte

• Messzentrale MAP4-DC (für Gleichstrom)
• MAP4-DC1, MAP4-DC9, MM4-DC12 (Kompatibilität)
• AMP1-15-12 (empfohlene Stromversorgung je nach Konfiguration)

Varianten und Bestellcodes
Bestellcode | Primärstrom | Lagerprodukt
MTCCO-21-50-12 | 50A | instock
MTCCO-21-100-12 | 100A | instock
MTCCO-21-200-12 | 200A | instock
MTCCO-21-300-12 | 300A | instock
MTCCO-21-400-12 | 400A | instock
MTCCO-21-600-12 | 600A | instock

Downloads

• Enerliz Produktübersicht — pdf (0.59 MB)
• MTCCO Datenblatt — pdf (0.46 MB)

Technische Daten

• Modell: MTCCO-21
• Primärstrombereich: 50 A bis 600 A je nach Modell (verfügbare Varianten: 50, 100, 200, 300, 400, 600 A)
• Öffnung: Ø21 mm
• Versorgung: 12 V DC (Ein-/Ausgang)
• Genauigkeit: Klasse 1
• Gehäuse: H61 x L60 x P16 mm
• Montage: Aufbau-/Aufputzmontage
• Anschluss: abnehmbare Schraubklemme
• Konformität: CE, RoHS
• Normen: IEC60950-1:2001, EN50178:1998, SJ20790-2000
