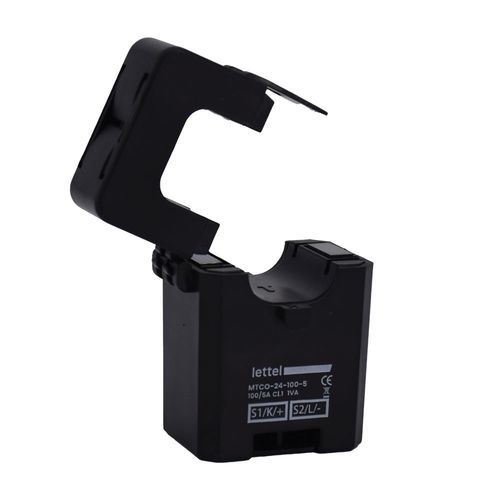

Stromtransformator MTCO-24

Leistungtrockenöffnend

Beschreibung
Die aufklappbaren Stromwandler MTCO vereinen präzise Messung mit einfacher Integration vor Ort. Entwickelt für Mess- und Zähleranwendungen, verfügt die MTCO-Baureihe über einen aufklappbaren Kern, der die Montage ohne Trennung des Stromleiters ermöglicht.

Allgemeine Merkmale

• Primärstrombereich: 100 A bis 300 A je nach Modell
• Sekundärstrom: 5 A
• Genauigkeit: Klasse 1
• Öffnung für Leiter bis Ø 24 mm
• Gehäuseabmessungen: H 75 × B 53 × T 41,4 mm
• Montage am Leiter mittels Kabelbinder

Vorteile

• Installation: aufklappbarer Kern ermöglicht Nachrüstung ohne Auftrennen des Kabels
• Befestigung: kann mit Kabelbinder am Leiter fixiert werden
• Sicherheit: Anschlussabdeckungen verhindern versehentlichen Kontakt mit Klemmen

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACH
• Anwendbare Normen: EN61869-1:2009, EN61689-2:2012

Verfügbare Varianten

• Standard-Primärströme: 100 A, 200 A, 300 A
• Weitere Primärströme auf Anfrage
• Sekundärausgänge / Optionen: 5 A (Standard), weitere Ausgänge auf Anfrage (1 A, mA/mV-Ausgänge) und kundenspezifische Kabellängen
• Individuelle Genauigkeitsklassen möglich (z. B. 0,5 %)

Ähnliche Produkte

• Zähler und Messzentralen mit 5 A-Eingang
• Kommunikationsmodule und Gateways zur Integration von Messdaten
• Rogowski-Spulen und Befestigungszubehör

Varianten / Bestellcodes (Auszug)
Code | TC-Typ | Primärstrom | Lagerstatus
MTCO-24-100-5 | Aufklappbar | 100 A | in stock
MTCO-24-200-5 | Aufklappbar | 200 A | in stock
MTCO-24-300-5 | Aufklappbar | 300 A | in stock

Technische Daten / Spezifikationen

• Primärbereich: 100 A, 200 A, 300 A (je nach Ausführung)
• Sekundärstrom: 5 A (Standard)
• Genauigkeit: Klasse 1 (Standard)
• Kernöffnung (Ø): 24 mm
• Abmessungen: H 75 mm × B 53 mm × T 41,4 mm
• Montage: aufklappbarer Kern + Kabelbinder
• Sicherheit: Anschlussabdeckungen
• Konformitäten: CE, RoHS, REACH
• Normen: EN61869-1:2009, EN61689-2:2012
• Technische Dokumente verfügbar: MTCO-Produktübersicht, Gesamtkatalog, Produktdatenblatt (PDF)
