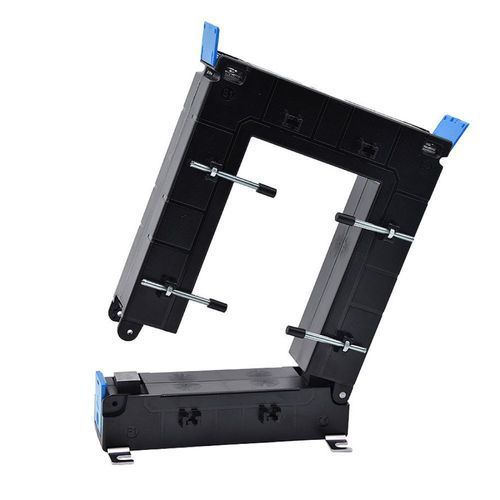

Stromtransformator MTCO-17285 series

LeistungIntensitättrocken

Beschreibung
Öffnender Stromwandler, konzipiert für die einfache Integration in leistungsstarke Schalt- und Verteilungsschränke, ohne den zu messenden Stromkreis zu unterbrechen. Die MTCO-Serie verbindet Messgenauigkeit mit einfacher Installation.

Hauptmerkmale

• Primärstrom: 3200 bis 5000 A je nach Modell
• Sekundärstrom: 5 A (Standardversion)
• Genauigkeit: Klasse 0,5
• Öffnung: geeignet für Sammelschiene 172 × 85 mm
• Gehäuseabmessungen: H245 × B195 × T77 mm
• Montage: auf Leiter (aufteilbarer toroidaler Kern)
• Öffnungsmechanismus: Druckknopf mit Sicherungsschraube
• Abdeckungen für Anschlüsse plombierbar zur Erhöhung der Sicherheit

Vorteile

• Aufteilbarer Kern ermöglicht Installation ohne Abklemmen der Leistungskabel
• Sichere Konstruktion (Anschlussabdeckungen, Sicherungsschraube verhindert unbeabsichtigtes Öffnen)

Normen und Konformität

• Konformitäten: CE, RoHS, REACh
• Anwendbare Normen: IEC61869-1 & 2, IEC60044-1, BS 3938, IS 2705-1, -2 & -3

Verfügbare Varianten
Die MTCO-17285 Serie ist für Primärströme von 3200 bis 5000 A verfügbar.

Varianten-Tabelle
Bestellcode | TC-Typ | Primärstrom | Lagerstatus
MTCO-17285-3200-5 | Aufteilbar | 3200 A | instock
MTCO-17285-4000-5 | Aufteilbar | 4000 A | instock
MTCO-17285-5000-5 | Aufteilbar | 5000 A | instock

Verwandte Produkte / Kompatibilität

• Zähler und Messzentralen mit 5 A Eingang
• Kann mit Energiezählern oder Messzentralen mit 5 A Eingängen kombiniert werden

Technische Unterlagen
Datasheet und Bedienungsanleitung verfügbar für die MTCO-Reihe (MTCO-Produktübersicht; vollständige Anleitung MTCO-17285).

Technische Spezifikationen

• Primärstrombereich: 3200 A, 4000 A, 5000 A
• Standardsekundärstrom: 5 A (Optionen: 1 A, mV, mA je nach Variante)
• Genauigkeit: Klasse 0,5
• Interne Öffnung: 172 × 85 mm (geeignet für Sammelschienen)
• Gehäuse: H245 × B195 × T77 mm
• Öffnungsmechanismus: aufteilbarer toroidaler Kern, Druckknopf, Sicherungsschraube
• Sicherheitszubehör: plombierbare Anschlussabdeckungen
• Konformitäten: CE, RoHS, REACh
• Normen: IEC61869-1/2, IEC60044-1, BS 3938, IS 2705-1/2/3
