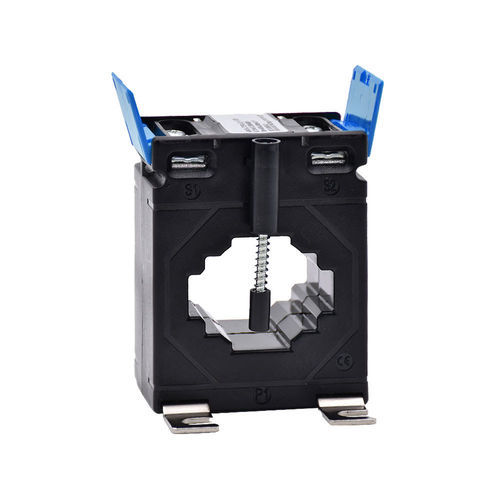

Stromtransformator MTCF-624040 series

trockennach MaßPräzision

Zusammenfassung
Geschlossene Stromwandler 400 bis 800/5 A – Öffnung Ø31, 11×40,5, 21×31 oder 31×16 mm.

Präsentation
Die Stromwandler der Serie MTCF-624040 verbinden Messgenauigkeit mit kompakter Integration für Mess- und Abrechnungsanwendungen. Sie bieten die Genauigkeitsklasse 0,5 und verschiedene Öffnungsformen für Kabel- und Sammelschieneninstallationen im Verteilerschrank.

Eigenschaften

• Elektrisch: Primärstrom je nach Modell (400 A, 500 A, 600 A, 800 A). Sekundär: 5 A. Genauigkeitsklasse: 0,5.
• Mechanisch: Öffnungen für Kabel Ø31 mm oder Sammelschiene 11×40,5 mm, 21×31 mm oder 31×16 mm. Gehäuseabmessungen: H78 × B62 × T40 mm. Aufputzmontage, Leitermontage oder Hutschienenmontage mit passender Basis (Basis separat bestellen). Manipulationssichere Abdeckungen an Klemmen.
• Genauigkeit: Klasse 0,5 geeignet für abrechnungsrelevante Messungen.
• Technisches Datenblatt der MTCF-Baureihe erhältlich.

Vorteile

• Integration: kompakte Bauform für einfache Einbindung in Schränke und Verteilertafeln.
• Sicherheit: manipulationssichere Klemmenabdeckungen reduzieren elektrische Risiken und verhindern Betrug.

Normen und Zertifikate

• Konformitäten: CE, RoHS, REACh.
• Anwendbare Standards: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3.

Verfügbare Varianten

• Primärstrom: weitere Werte auf Anfrage (Modelle für 400 A, 500 A, 600 A, 800 A verfügbar).
• Sekundärstrom: 1 A auf Anfrage je nach Konfiguration möglich.

Zubehör

• Hutschienen-Basis (spezifische Basis MTCF-6274-DIN) separat bestellbar.
• Manipulationssichere Klemmenabdeckungen integriert.

Ähnliche Produkte / Kompatibilität

• Konzipiert zur Kombination mit Stromzählern oder Messsystemen mit 5 A Eingang.
• Kompatibel mit Zählern und Erfassungssystemen, die einen 5 A Eingang für Messungen und Abrechnung besitzen.

Varianten und Bestellcodes (Tabelle)
Bestellcode | TC-Typ | Primärstrom | Lagerstatus
MTCF-624040-400-5 | Geschlossen | 400 A | instock
MTCF-624040-500-5 | Geschlossen | 500 A | instock
MTCF-624040-600-5 | Geschlossen | 600 A | instock
MTCF-624040-800-5 | Geschlossen | 800 A | instock

Technische Daten / Spezifikationen

• Modell: MTCF-624040 (MTCF-Serie)
• Primärstrom: 400 A / 500 A / 600 A / 800 A (je nach Variante)
• Sekundärstrom: 5 A (Standard)
• Genauigkeitsklasse: 0,5
• Verfügbare Öffnungen: Ø31 mm; 11×40,5 mm; 21×31 mm; 31×16 mm
• Gehäuseabmessungen: H 78 mm × B 62 mm × T 40 mm
• Montage: Aufputz, auf Leiter oder auf Hutschiene (mit Basis MTCF-6274-DIN)
• Manipulationssichere Klemmenabdeckungen
• Konformitäten: CE, RoHS, REACh
• Standards: IEC 61869-1 & 2, IEC 60044-1, BS3938, IS2705-1/2/3
