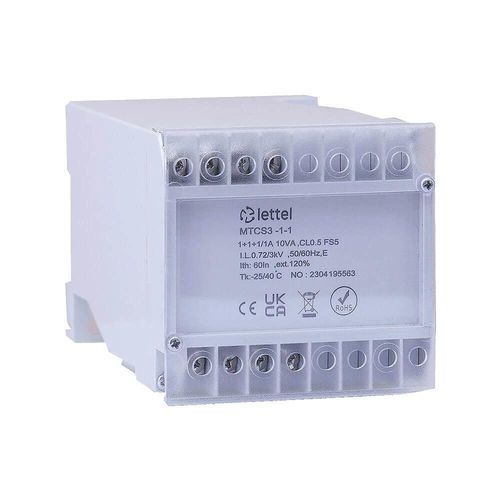

Stromwandler mit Wandler MTCS series

für DIN-Schiene

Summatoren ermöglichen die Addition von Strömen, die von mehreren Stromwandlern gemessen werden: - Eingänge: Der Stromsummator MTCS2-3-4 ist in Versionen mit 2, 3 oder 4 Eingängen für Stromwandler mit 1A oder 5A Sekundär erhältlich. - Ausgang: 0-1A / 0-5A. - Gehäuse: Die Abmessungen des Summatorgehäuses betragen L75, D112.5, H70 mm. Es kann auf einer DIN-Schiene in einem Schaltschrank oder oberflächenmontiert werden. - Anschluss: Schraubklemmen. - Genauigkeit: Der Stromsummator MTCS2-3-4 bietet eine Genauigkeit von 0,5 bei einer maximal aufgenommenen Leistung von 10VA. - Summierende TCs: Der Stromsummator ermöglicht die Akkumulation von Strömen, die von 2, 3 oder 4 Stromwandlern gemessen werden, die in verschiedenen Stromkreisen derselben Phase installiert sind. - Konformität: CE, RoHS, Reach. - Anwendbare Normen: IEC61010, IEC61869, 2006/95/EG. - Anzahl der Eingänge: Bis zu 8 Eingänge: MTCS5-6-7-8 Varianten und Bestellcodes: Bestellcode | Anzahl der Eingänge | Eingangsstrom | Ausgangssignal | Lagerprodukt MTCS2-1-1 | 2 | 0-1A | 0-1A | auf Lager MTCS2-5-5 | 2 | 0-5A | 0-5A | auf Lager MTCS3-1-1 | 3 | 0-1A | 0-1A | auf Lager MTCS3-5-5 | 3 | 0-5A | 0-5A | auf Lager MTCS4-1-1 | 4 | 0-1A | 0-1A | nicht auf Lager MTCS4-5-5 | 4 | 0-5A | 0-5A | nicht auf Lager Technische Dokumentation verfügbar: - Stromsummatoren: Betrieb, Installation, Vorschriften - Stromwandler Technische Merkmale / Spezifikationen: - Verfügbar in Versionen mit 2, 3 oder 4 Eingängen für 1A oder 5A Sekundär-TCs - Ausgang: 0-1A oder 0-5A - Gehäuseabmessungen: L75 x D112.5 x H70 mm - DIN-Schienen- oder Oberflächenmontage - Schraubklemmenanschlüsse - Genauigkeit: 0,5 - Max. aufgenommene Leistung: 10VA - Konformität: CE, RoHS, Reach - Normen: IEC61010, IEC61869, 2006/95/EG
