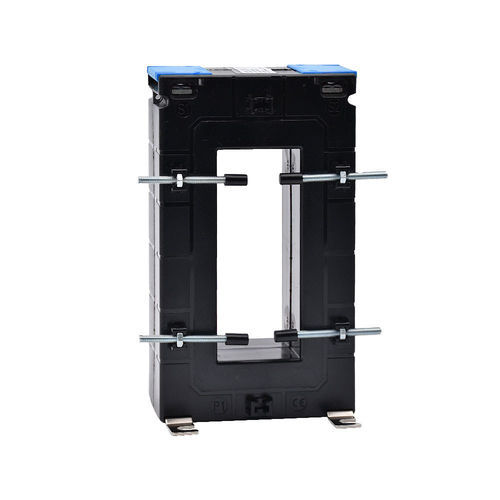

Stromtransformator MTCF-100100V series

trockenAC

Beschreibung
Die geschlossenen Stromwandler der Serie MTCF verbinden Messgenauigkeit mit einfacher Integration. Sie sind für die Strommessung an Sammelschienen mit einer definierten rechteckigen Öffnung und einem normierten Sekundärausgang ausgelegt.

Merkmale

• Elektrisch: geschlossene Stromwandler mit Primärströmen von 1000 A, 1500 A oder 2000 A je nach Modell. Sekundärstrom 5 A.
• Physisch: Öffnung für Sammelschiene 103×41 mm. Gehäuseabmessungen: H170 × B99 × T67 mm. Aufputzmontage oder auf Leiter. Abdeckungen der Klemmen plombierbar.
• Genauigkeit: Klasse 0,5.
• Dokumentation: technische Unterlagen für die MTCF-Serie verfügbar (Produktbroschüre, Bedienungsanleitung, Gesamtkatalog).

Vorteile

• Integration: rechteckige Öffnung, angepasst zur Strommessung an einer Sammelschiene.
• Sicherheit: plombierbare Klemmenabdeckungen zur Vermeidung unautorisierter Manipulationen.

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACH.
• Anwendbare Normen: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1,2 & 3.

Verfügbare Varianten

• Primärstrom: andere Werte auf Anfrage möglich.
• Sekundärstrom: 1 A als Variante möglich.
• Genauigkeitsklassen: 0,2 – 0,2S – 0,5S (auf Anfrage erhältlich).

Varianten und Bestellcodes
Bestellcode | TC-Typ | Primärstrom | Lagerstatus
MTCF-100100V-1000-5 | Geschlossen | 1000 A | in stock
MTCF-100100V-1500-5 | Geschlossen | 1500 A | in stock
MTCF-100100V-2000-5 | Geschlossen | 2000 A | out of stock

Downloads

• MTCF-Serienbroschüre (pdf, 0.72 MB)
• Gesamtkatalog (pdf, 33.71 MB)
• Komplettes Handbuch (pdf, 0.67 MB)

Zugehörige Produkte

• MAE-1 (einbaufähige Messeinheit – Modbus und Relaisausgänge)
• ANT868-S (Whip-Antenne, SMA-Steckverbinder)
• MTCR-36-600-MEP (Satz Rogowski-Sensoren 600 A Ø36 mm)
• MTCR-100-1000 (flexible Rogowski-Spule 1000 A Ø100 mm)
• MCT2-163M (MID-zugelassener Einphasen-Zähler)
• MSC-TCR (Enerclip Rogowski TC, verschiedene Modelle)

Technische Daten

• Modell: MTCF-Serie (z. B. MTCF-100100V)
• Primärstrom: 1000 A, 1500 A, 2000 A (Varianten möglich)
• Sekundärstrom: 5 A (1 A Version verfügbar)
• Öffnung für Sammelschiene: 103 × 41 mm
• Gehäuseabmessungen: H 170 mm × B 99 mm × T 67 mm
• Montage: Aufputz oder auf Leiter
• Klemmenabdeckungen: plombierbar
• Standard-Genauigkeitsklasse: 0,5 (andere Klassen verfügbar: 0,2; 0,2S; 0,5S)
• Konformitäten: CE, RoHS, REACH
• Normen: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3
• Haupt-Bestellcodes: MTCF-100100V-1000-5, MTCF-100100V-1500-5, MTCF-100100V-2000-5
• Verfügbare Dokumente: MTCF-Broschüre, Gesamtkatalog, Produktanleitung (PDF)
