Mikroskop für die Metallurgie WY-C

für Forschungszweckemetallurgischesfür die Ausbildung

Produktbeschreibung

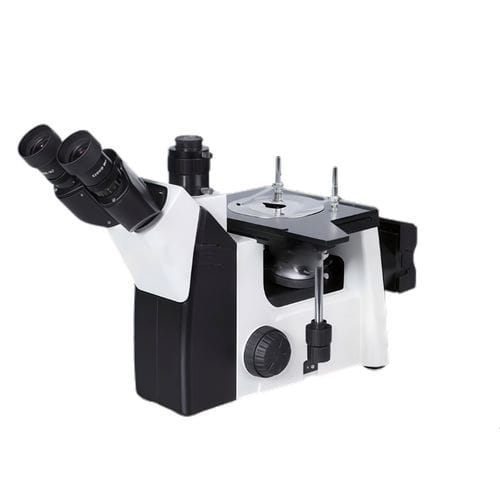

Das WY-C ist ein invertiertes Metallmikroskop mit professionellen Plan-Objektiven mit großem Arbeitsabstand und Plan-Okularen, das hochauflösende, kontraststarke Bilder und angenehme Beobachtung bietet. Es vereint eine robuste mechanische Konstruktion mit ausgezeichneter Bildleistung. In Verbindung mit Foto- und Videozubehör ermöglicht das WY-C die Bildaufnahme und -speicherung und die Integration mit einem PC und professioneller Metallanalyse-Software zur Bildauswertung. Es ist benutzerfreundlich und wird mit umfangreichem Zubehör geliefert; geeignet für Lehre, Forschung, Inspektion von Halbleiterwafern, mineralogische Analyse und präzise messtechnische Anwendungen.

Technische Daten
Optisches System: endliches System mit Korrektur chromatischer Aberration
Beobachtungsrohr: schwenkbarer Trinokularkopf, 45° geneigt, beidseitige ±5 Dioptrien Einstellmöglichkeit; Augenabstand 54–75 mm; festes Strahlteilungsverhältnis Binokular:Trinokular 80%:20%
Okulare: hochaugenpunkt, großfeld, plan-achromatisches Okular PL10X/18mm; WF15X/13; WF20X/10mm
Metallographische Objektive: langarbeitswegs Plan-Apochromate: 5×, 10×, 20×, 50×, 100×
Revolver/Wechsler: interne Positionierung 4-fach und 5-fach Wechsler
Fokussiermechanismus: koaxialer Grob-Fein-Antrieb in tiefer Handposition; Grobverstellung 38 mm/U; Feinverstellung Genauigkeit 2 µm; Spannungs-/Reibungsregelung
Tisch: dreistufiger mechanischer Präzisionstisch; Plattform 180 × 155 mm; Verfahrweg 75 × 40 mm; Metall-Tischplatte mit Mittelbohrung φ12 mm; Bedienbar rechts/links
Beleuchtungssystem: reflektierende Köhler-Beleuchtung mit verstellbarer Blende und zentrierbarem Feldblende; Weitspannungsbereich 90–240V; 6V 30W Halogenlampe (optional 3W LED); stufenlose Helligkeitsregelung
Polarisation: herausnehmbare Polariser und Analysator; Analysatorhalter 360° drehbar
Fotoinstallation: Fotoverlängerungshülse mit PK-Anschluss; 3,2× Fotookular
Bildgebung: 0,5X/1,0X C-Mount Kamerasystemadapter
Software: professionelle metallographische Analyse-Software

Eigenschaften / technische Daten

• Professionelle metallographische Objektive und Planokulare für hohe Auflösung und Bildqualität
• Invertierte metallographische Bauweise mit robuster Mechanik und einfacher Bedienung
• Schwenkbarer 45° Trinokularkopf mit ±5 Dioptrien Einstellung und Augenabstand 54–75 mm
• Mehrere hochaugenpunkt Großfeldokulare verfügbar (PL10X/18mm, WF15X/13, WF20X/10mm)
• Langarbeitswegs Plan-Apochromate im Bereich 5×–100×
• Interne 4- und 5-fach Wechsler für schnellen, reproduzierbaren Objektivwechsel
• Koaxialer Niedrigpositions Grob-/Feintrieb, 38 mm Grobhub/U, 2 µm Feingenauigkeit, einstellbare Spannung
• Dreistufiger mechanischer Verstelltisch, Verfahrweg 75 × 40 mm, Plattform 180 × 155 mm, Mittelbohrung φ12 mm
• Reflektierende Köhler-Beleuchtung, 90–240V, Standard 6V30W Halogen oder optional 3W LED, stufenlos regelbar
• Abnehmbare Polarisationskomponenten; Analysatorhalter 360° drehbar
• Unterstützt Fotografie und Bildgebung (PK-Anschluss, 3,2× Fotookular, 0,5X/1,0X C-mount)
• Inklusive professioneller metallographischer Analysesoftware für Bildaufnahme, Speicherung und Auswertung
